В DIY-мире нет общего стандарта подключения между собой модулей, датчиков и контроллеров. В итоге каждый производитель электроники хаотично «лепит» самые разнообразные разъёмы на свою продукцию. А вся тягости коммуникации модулей ложатся на плечи разработчика.
Однако среди общей массы явно выделяются разъёмы JST, которые занимают значительную процентную часть коннекторов. Соединительный шлейф JST SH1.0 Female на свободные провода содержит разъём из JST-коллекции и станет отличным кирпичиком для создания уникального переходника конкретно для вашего случая.
Подробности
Соединительный шлейф JST SH1.0 со свободными концами состоит из двух проводов длиной 30 см.

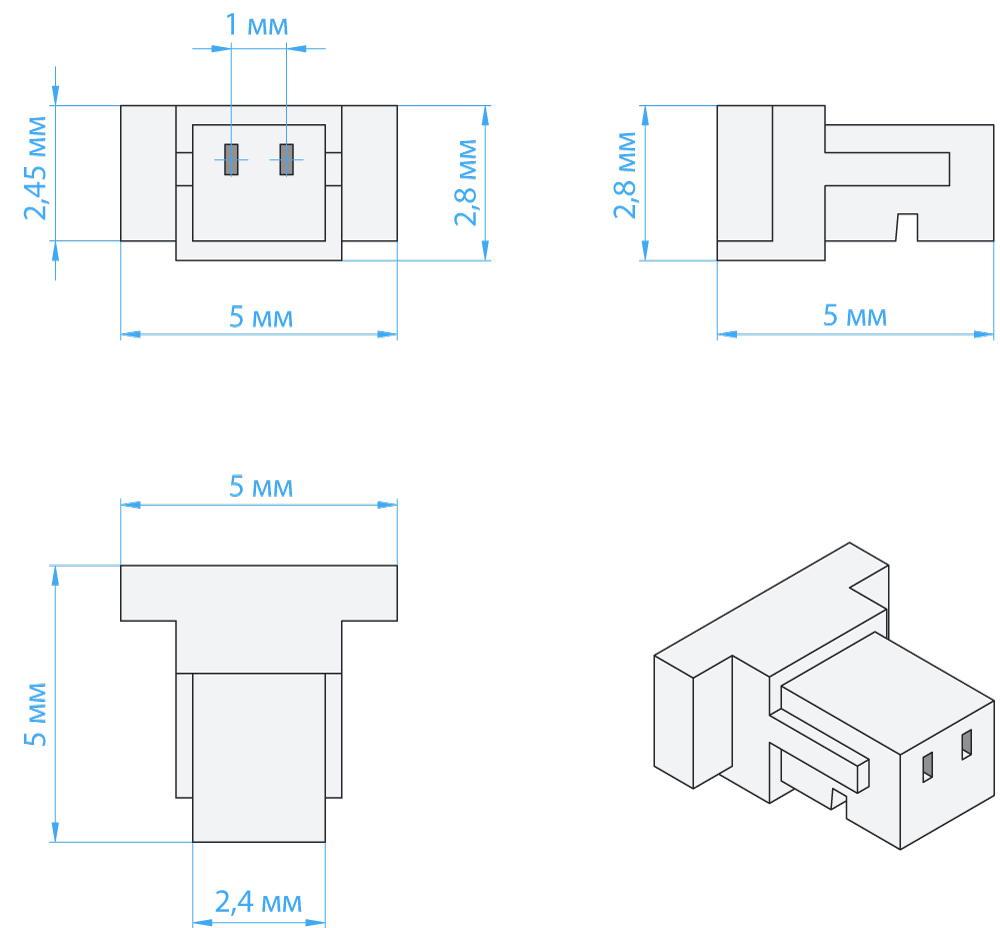

- С одной стороны шлейф обжат разъёмом JST семейства SH c двумя контактами под штырь, который принято называть «мама» или «Female». Шаг контактов в семействе SH равен 1 мм.
- С противоположной стороны — два свободных провода под клеммник или пайку.

Возможные дополнения
Обратите внимания на ряд дополнительных позиций, которые возможно вам понадобятся:
- Разъём JST SH1.0 Male (2 pin) — ответная часть, которая предусмотрена для установки на плату или модуля.
- Пинцет TLS-12 — для аккуратной коммуникации разъёма JST в ответную часть.
- Паяльник — для пайки свободных концов шлейфа к различным датчикам, платам или коннекторам.
Доступные альтернативы
Семейство JST SH включает в себя модели коннекторов от 2 до 12 контактов.

- Шлейф JST SH1.0 – свободные провода (2 pin, 30 см)
- Шлейф JST SH1.0 – свободные провода (3 pin, 30 см)
- Шлейф JST SH1.0 – свободные провода (4 pin, 30 см)
- Шлейф JST SH1.0 – свободные провода (5 pin, 30 см)
- Шлейф JST SH1.0 – свободные провода (6 pin, 30 см)
- Шлейф JST SH1.0 – свободные провода (7 pin, 30 см)
- Шлейф JST SH1.0 – свободные провода (8 pin, 30 см)
- Шлейф JST SH1.0 – свободные провода (9 pin, 30 см)
- Шлейф JST SH1.0 – свободные провода (10 pin, 30 см)
- Шлейф JST SH1.0 – свободные провода (11 pin, 30 см)
- Шлейф JST SH1.0 – свободные провода (12 pin, 30 см)
Комплектация
- 1× Шлейф JST SH1.0 – свободные провода (2 pin, 30 см)
Характеристики
- Модель: Шлейф JST SH1.0 – свободные провода (2 pin, 30 см)
- Количество проводов: 2
- Длина шлейфа: 30 см
-
Выходные разъёмы:
- JST SH1.0 Female c шагом 1 мм
- Свободные провода под клеммник или пайку
