Шлейф JST SH1.0 – свободные провода (10 pin, 300 мм)

В DIY-мире нет общего стандарта подключения между собой модулей, датчиков и контроллеров. В итоге каждый производитель электроники хаотично «лепит» самые разнообразные разъёмы на свою продукцию. А вся тягости коммуникации модулей ложатся на плечи разработчика.

Однако среди общей массы явно выделяются разъёмы JST, которые занимают значительную процентную часть коннекторов. Разъём JST SH-10 с проводами входит в общую коллекцию JST-разъёмов и станет отличным кирпичиком для создания уникального переходника конкретно для вашего случая.

Подробности

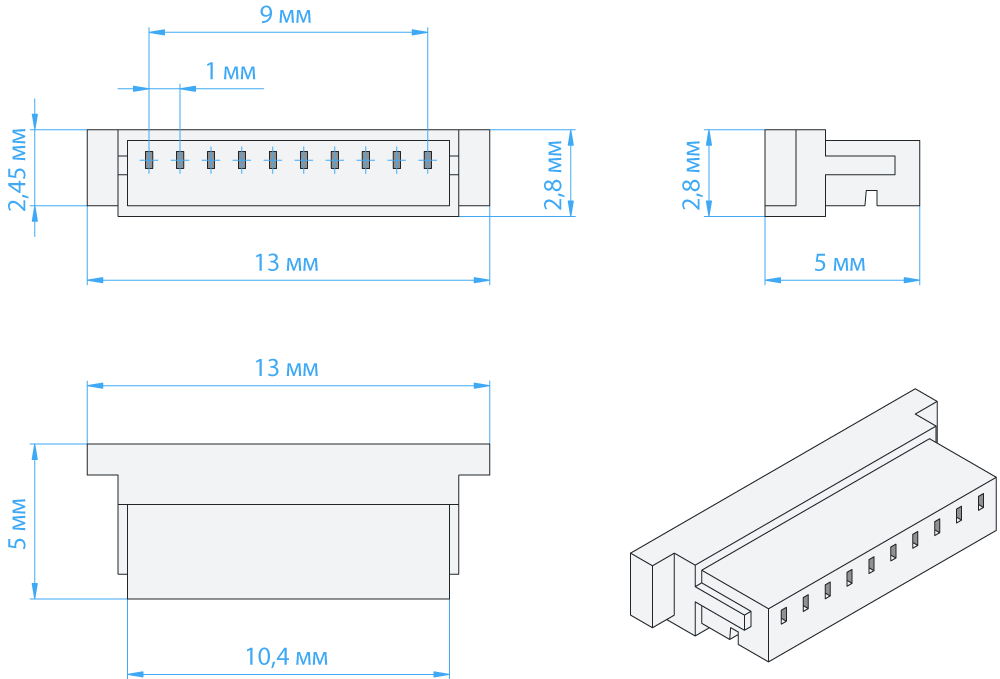

Переходник JST SH-10 состоит из разъёма JST семейства SH с десятью контактами. Шаг контактов в семействе SH равен 1 мм. На выходе разъёма десять свободных проводов длиной 20 см.

Доступные альтернативы

В коллекцию JST-разъёмов входят разные семейства: SH, ZH, PH, XH, XHR и другие. Они отличаются размерами и несовместимы между собой. Само же семейство SH включает в себя модели коннекторов от 2 до 12 контактов.

• Разъём JST SH с проводами (2 pin)
• Разъём JST SH с проводами (3 pin)
• Разъём JST SH с проводами (4 pin)
• Разъём JST SH с проводами (5 pin)
• Разъём JST SH с проводами (6 pin)
• Разъём JST SH с проводами (7 pin)
• Разъём JST SH с проводами (8 pin)
• Разъём JST SH с проводами (9 pin)
• Разъём JST SH с проводами (10 pin)
• Разъём JST SH с проводами (11 pin)
• Разъём JST SH с проводами (12 pin)

Комплектация

• 1× Разъём JST SH-10 с проводами

Характеристики

• Модель: Разъём JST SH-10 с проводами
• Семейство: JST SH
• Количество контактов: 10
• Шаг контактов: 1 мм
• Провод: 30 AWG
• Длина выходных проводов: 30 см

Документация

• Datasheet на разъём JST SH
