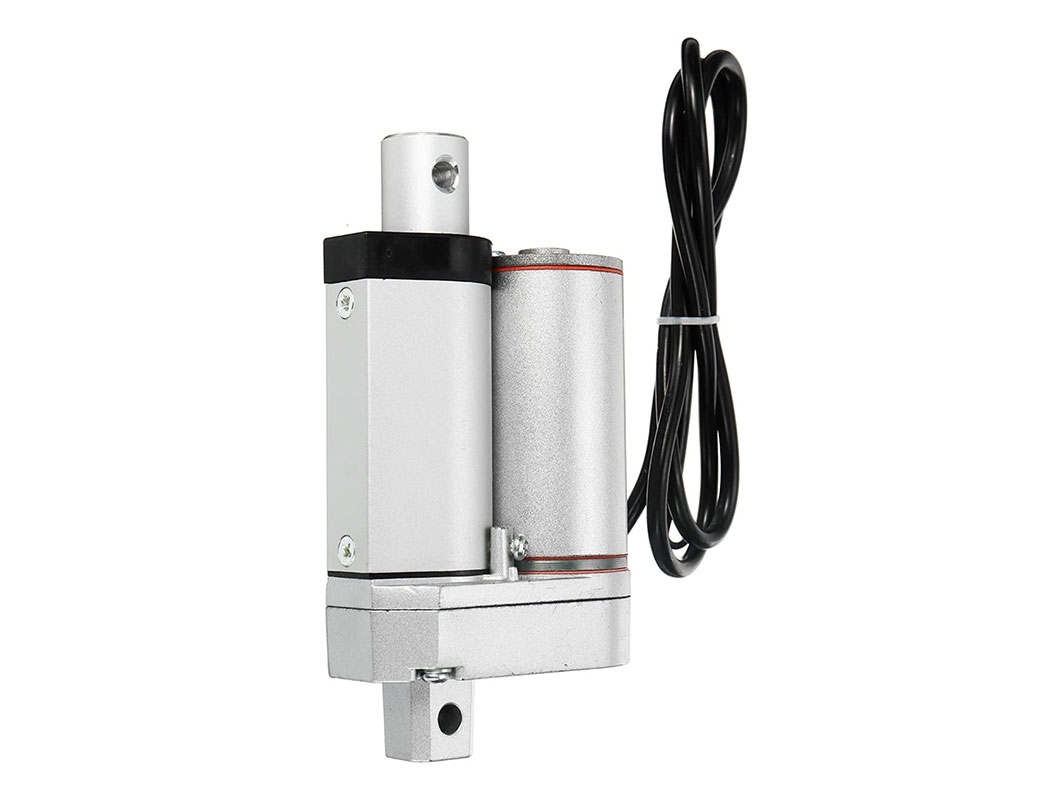

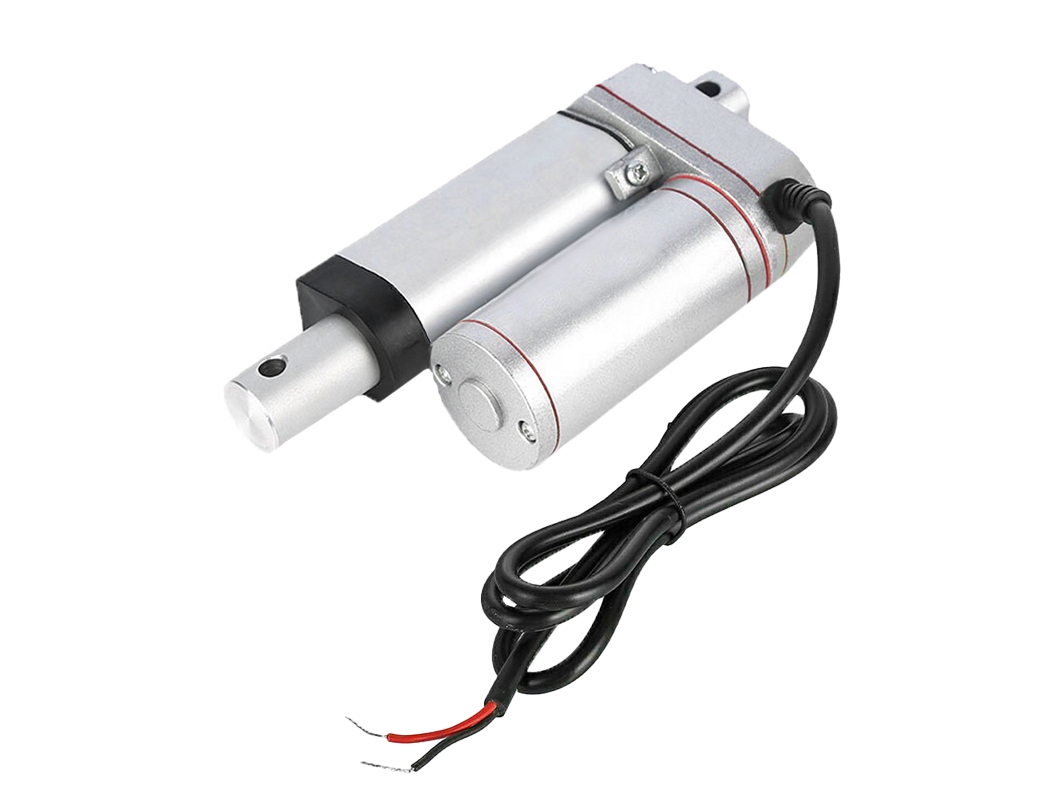

Линейный актуатор XDHA12-30 ( 900 Н / 12 В / 30 мм)

Поднимать и опускать, открывать и закрывать, толкать и втягивать, извлекать и вставлять – всё это под силу линейным актуаторам. Например линейный привод сможет открывать/закрывать гаражные ворота, управлять окнами и дверьми в умном доме или же поднимать и опускать багажник вашего DIY-авто.

Общие сведения

Линейный актуатор (привод) — это устройство, которое преобразует электрическую энергию в линейное перемещение выходного штока.

Актуатор состоит из двигателя, редуктора и механического винтового привода с выходным штоком. При подаче питания → вращается вал двигателя → вращается редуктор → вращается ходовой винт → поступает линейное перемещение штока. При смены полярности — шток начнет перемещается в противоположную сторону. При снятии питания — процесс останавливается.

Для ограничения максимальной длины выдвижения или втягивание штока, в линейном приводе расположены два концевых выключателя. При достижении штока крайних точек, соответствующий концевик просто отключает питание мотора. Дальнейшее движение возможно только в противоположном направлении, т.е. при смене полярности питания и реверсе двигателя.

Линейный привод XDHA12-30 рассчитан на усилие до 900 Н, питается от 12 В и потребляет ток до 2,5 А. Длина выходного штока 30 мм, скорость перемещения 10 мм/с и рабочий ход 20%.

Подробности про характеристики актуатора, конструкцию устройства и принцип работы читайте на нашей вики.

Все конструктивные компоненты линейного привода изготовлены из алюминия, что обеспечивает легкость и прочность устройства. Линейные актуаторы соответствуют степени защиты IP54, что гарантирует работу в пыльной среде и допускает попадания воды. А это позволяет использовать модули не только в домашних, но и уличных условиях.

Для монтажа линейного привода к стенам, потолкам и другим поверхностям рекомендуем взять фирменный кронштейн.

Особенности

• Простота в подключении и управлении. Приложите питание 12 В к двум выходным проводам и шток начнет линейно перемещается в одну сторону, при смены полярности — шток начнет перемещается в противоположную сторону.
• Два встроенных концевика для ограничения движения штока при максимально втянутом или максимально выдвинутом состоянии.
• Промышленный и стильный дизайн устройства впишется в любой интерьер.
• Класс зашиты IP54 для работы в пыльной среде и допуск попадания струи воды.

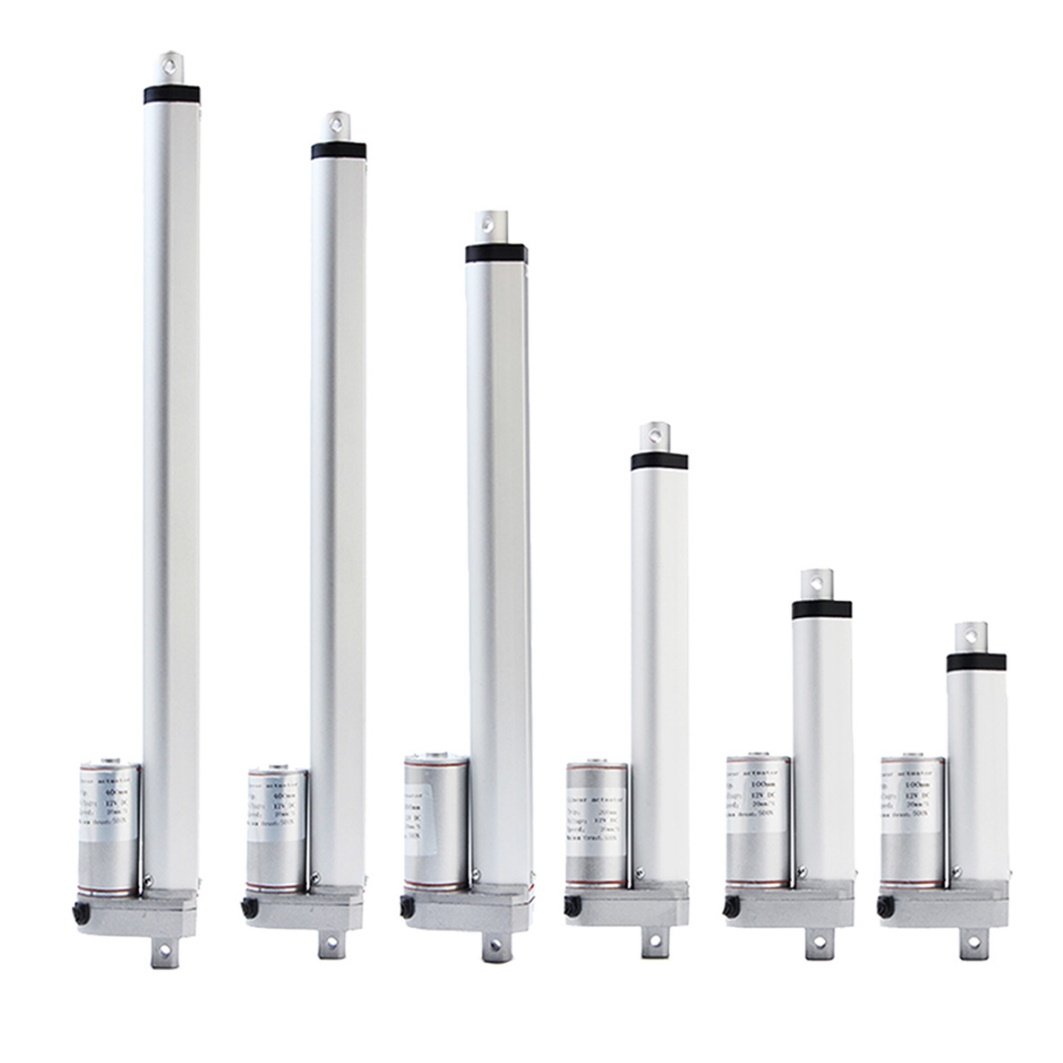

• Широкая линейка приводов с возможностью выбора длины штока от 30 до 500 мм.

Применение

Линейные актуаторы применяются в самых разнообразных сферах по всему миру.

• В домашних устройствах для открытие/закрытие уличных ворот, окон и дверей.
• В промышленности для поворота лотков в инкубаторах.
• В добыче зелёной энергии для контроля положения солнечной батареи.
• В медицине для наклона медицинский кроватей.
• В сфере обслуживания для открытия витрин в магазинах.
• В автомобильной сфере в качестве механизмов, осуществляющих открытие дверей багажных или моторных отсеков.
• В DIY для разработки робототехники для создания самодельных электронных механизмов.

Подключение и программирование

Все подробности по подключению, управлению и примеры работы линейных актуаторов читайте на нашей вики.

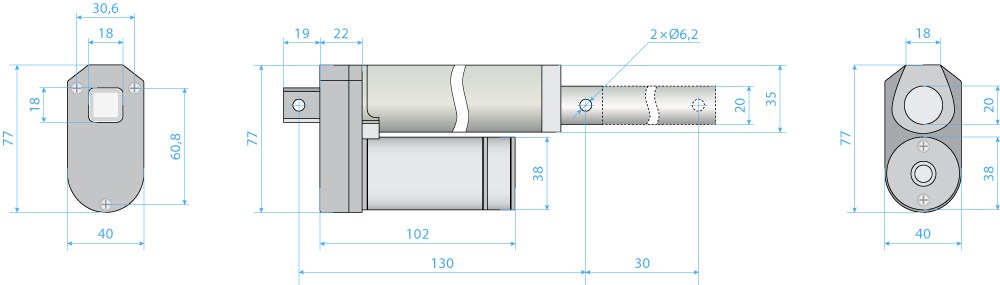

Габаритный чертёж

Комплектация

• 1× Линейный актуатор XDHA12-30

Характеристики

• Модель: Линейный актуатор XDHA12-30
• Напряжение питания: 12 В
• Потребляемы ток: до 2,5 А
• Усилие: 900 Н
• Длина штока: 30 мм
• Скорость: 10 мм/с
• Рабочий цикл: 20%
• Материал корпуса: алюминиевый сплав
• Класс защиты: IP54
• Температура эксплуатации: −45…+75 °C

Ресурсы

• Руководство по использованию
