125 кГц RFID RDM6300 UART для Arduino

Общие сведения

RFID RDM6300 UART — бесконтактный считыватель, предназначенный для дистанционного считывания номера и передачи этого номера на контроллер.

• Карты EM4100/TK4100;
• Брелки EM4100/TK4100(Красный);
• Брелки EM4100/TK4100(Синий);
• Брелки EM4100/TK4100(Желтый);

Характеристики

• Рабочая частота: 125 кГц
• Интерфейс: UART;
• Скорость передачи данных: 9600 Бит/сек;
• потребляемый ток: до 50 мА;
• дальность считывания:  20…50 мм (в зависимости от карты/брелка, производителя)
• Питание: 5 В
• Диапазон рабочих температур: -10…+70 ^оС;
• Размеры платы: 38.5 x 19 x 9 мм;
• Размеры антенны: 45 x 35 x 3 мм;

Подключение

Для удобства подключения к Arduino воспользуйтесь Trema Shield, Trema Power Shield, Motor Shield или Trema Set Shield.

Колодка с 5 выводами

• TX – RX;
• RX – TX;
• не применяется;
• GND – GND;
• VCC  – 5V;

Колодка с 2 выводами

• ANT1 – подключение антенны
• ANT2 – подключение антенны

Колодка с 3 выводами

• LED
• VCC – 5V;
• GND – GND

Примеры

Чтение и вывод номера карты в монитор последовательного порта.

#include <SoftwareSerial.h>             // подключаем библиотеку SoftwareSerial
SoftwareSerial RfidReader(0, 1);        // определяем RFID-модуль (RX,TX)

int num;                                // назначаем переменную для значений номера карты
int count = 0;                          // назначаем переменную для счетчика

void setup() {
  Serial.begin(9600);                   // инициируем передачу данных в монитор порта на скорости 9600 бит/сек
  RfidReader.begin(9600);               // инициируем передачу данных в последовательный порт, к которому подключен модуль
}

void loop() {
  if (RfidReader.available() > 0) {     // если в последовательном порту есть данные, то
    count++;                            // увеличиваем счетчик на 1
    num = RfidReader.read();            // считываем значение
    Serial.print(num, DEC);             // выводим значение в монитор порта
    if (count >= 14) {                  // если количество чисел больше 14, то
      Serial.println(' ');              // переходим на новую строку
      count = 0;                        // обнуляем счетчик
    } else {                            // если числе меньше, то
      Serial.print(", ");               // выводим числа одно за другим через запятую и пробел
    }
  }
}

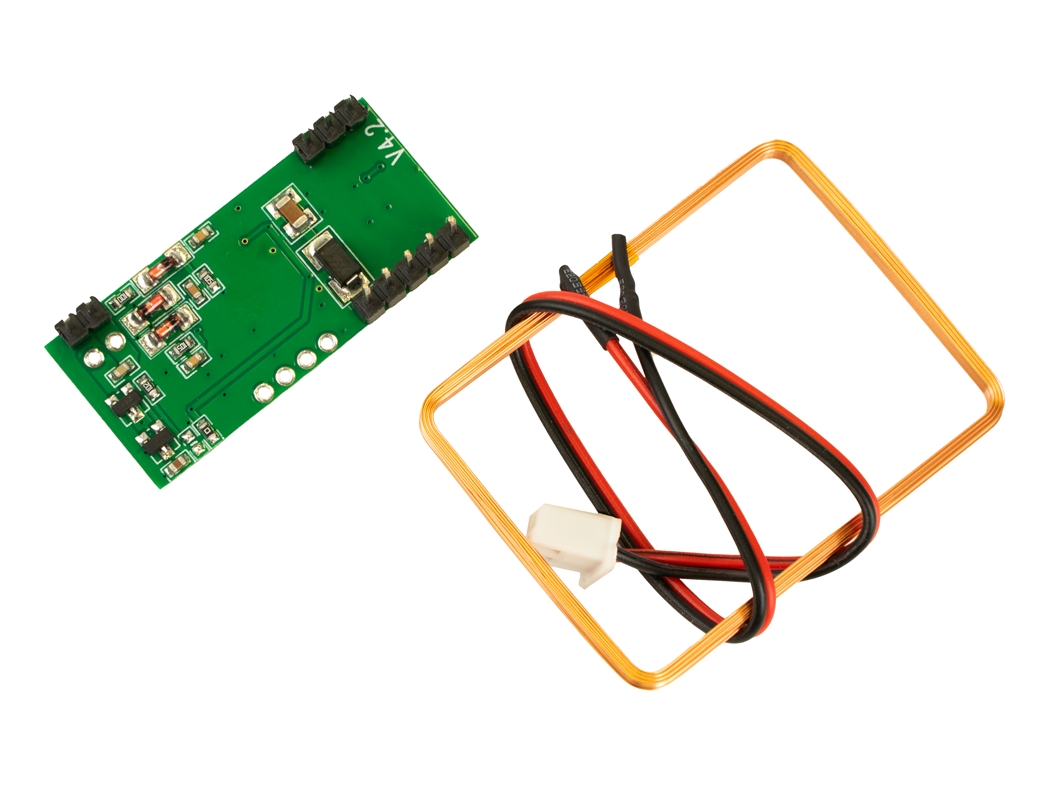

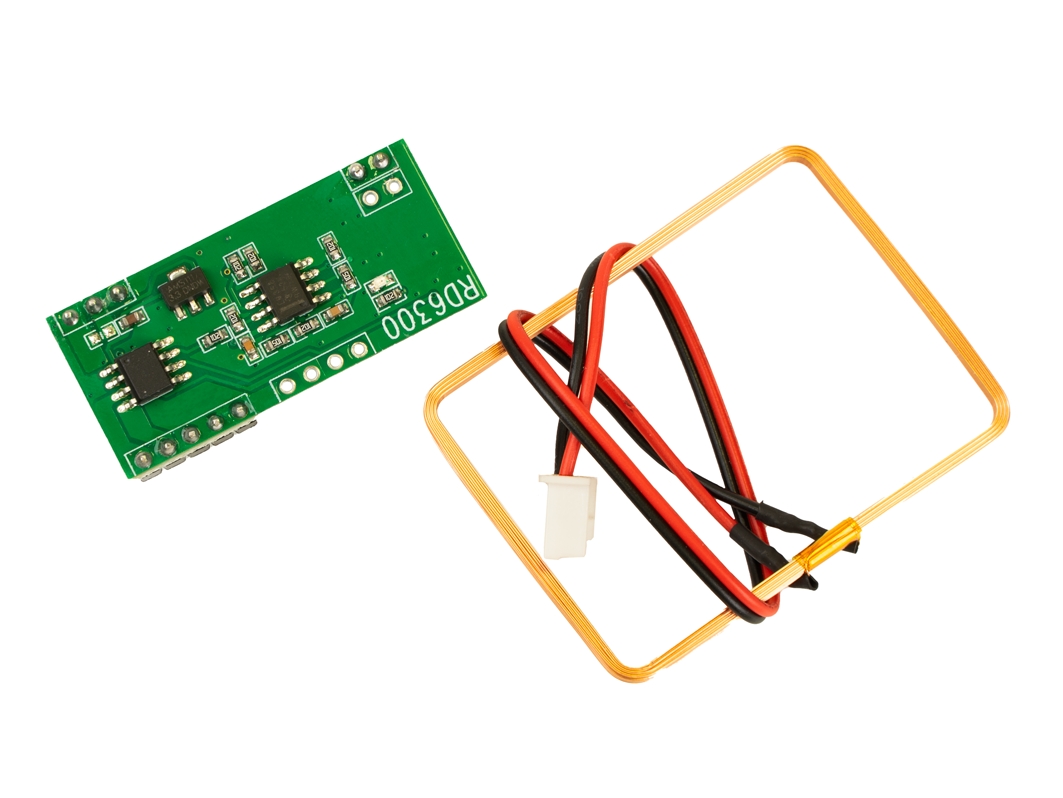

Комплектация

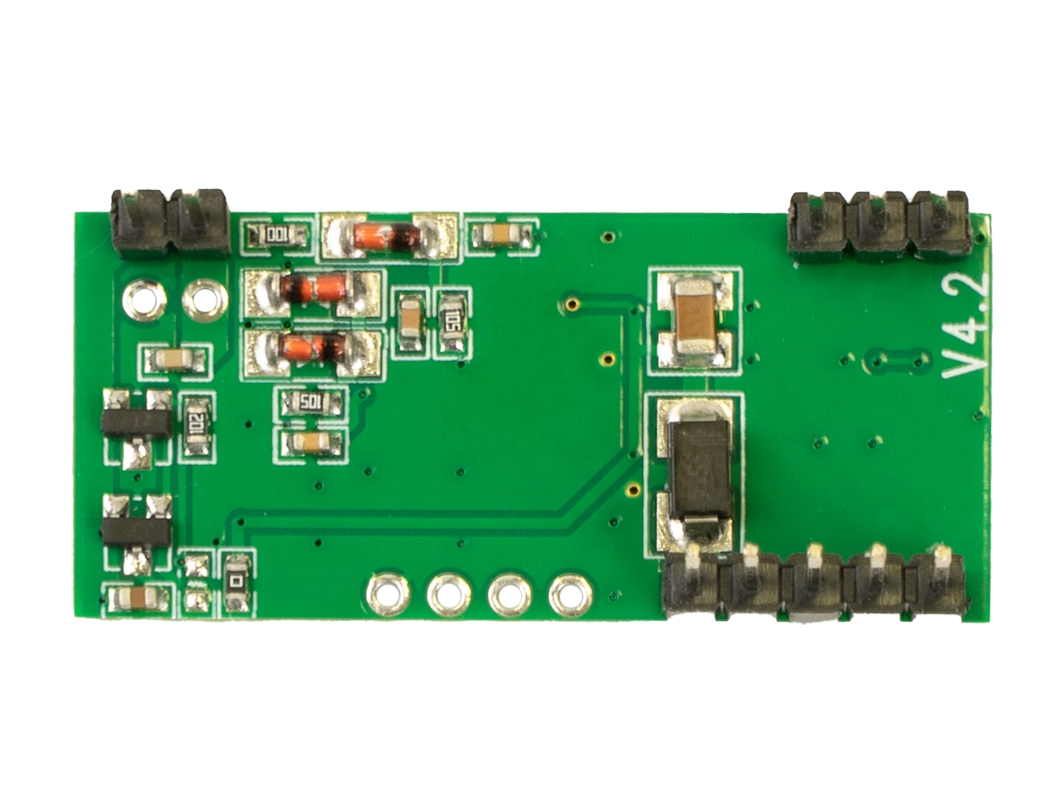

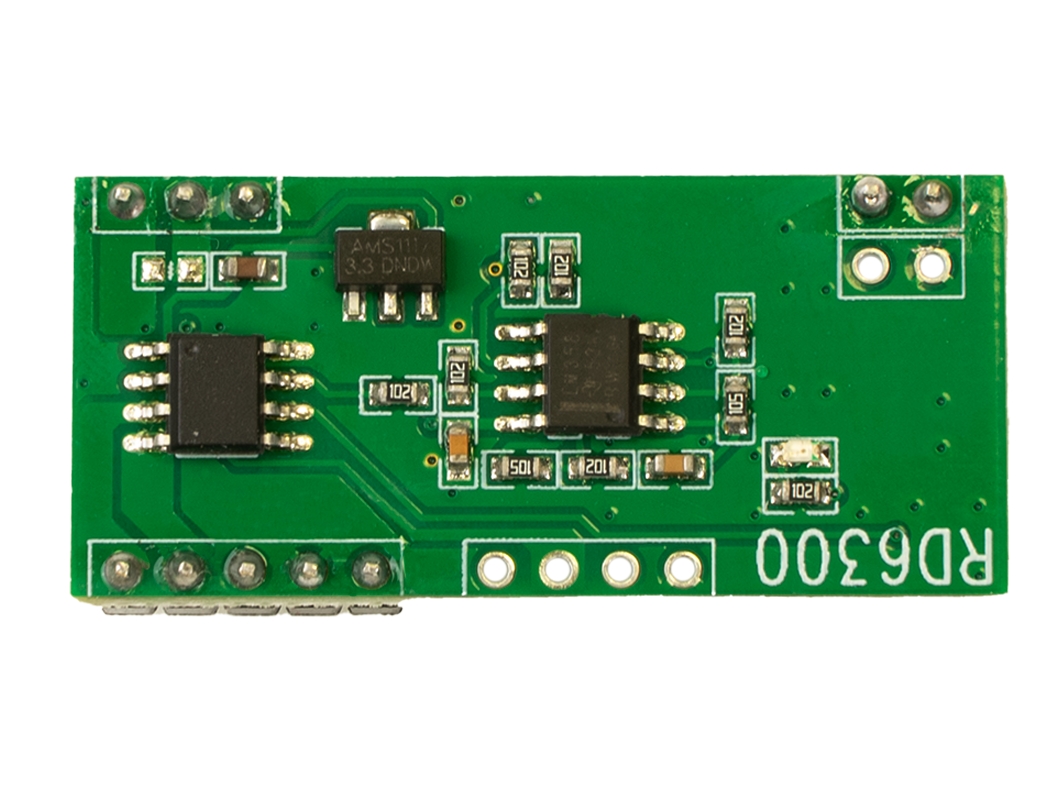

• 1х модуль RDM6300;

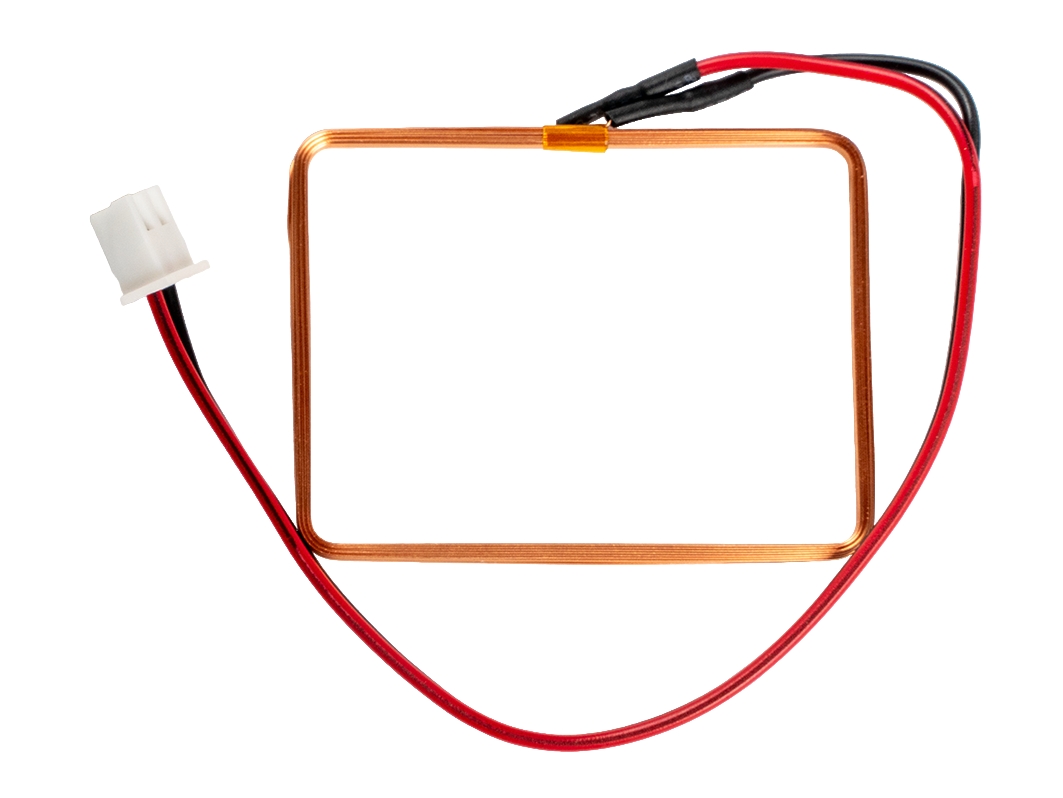

• 1х антенна;

Ссылки

• DataSheet;
