Общие сведения
Микросхема таймера NE555P в корпусе DIP-8, одна из самых известных в электронике. Из неё и пары деталей собирают мигалку, генератор писка, задержку включения, ШИМ для мотора или лампы. Всё работает без программы и без Arduino.
Частоту и длительность задают резистор и конденсатор. Поменяли резистор, и мигалка пошла быстрее или медленнее. Поэтому 555 удобно изучать на макетке: результат видно сразу.
Характеристики
- Питание: 4,5–16 В;
- Выход: отдаёт или принимает ток до 200 мА;
- Корпус: DIP-8, шаг 2,54 мм, встаёт в макетную плату;
- Режимы: генератор (астабильный) и одиночный импульс (моностабильный).

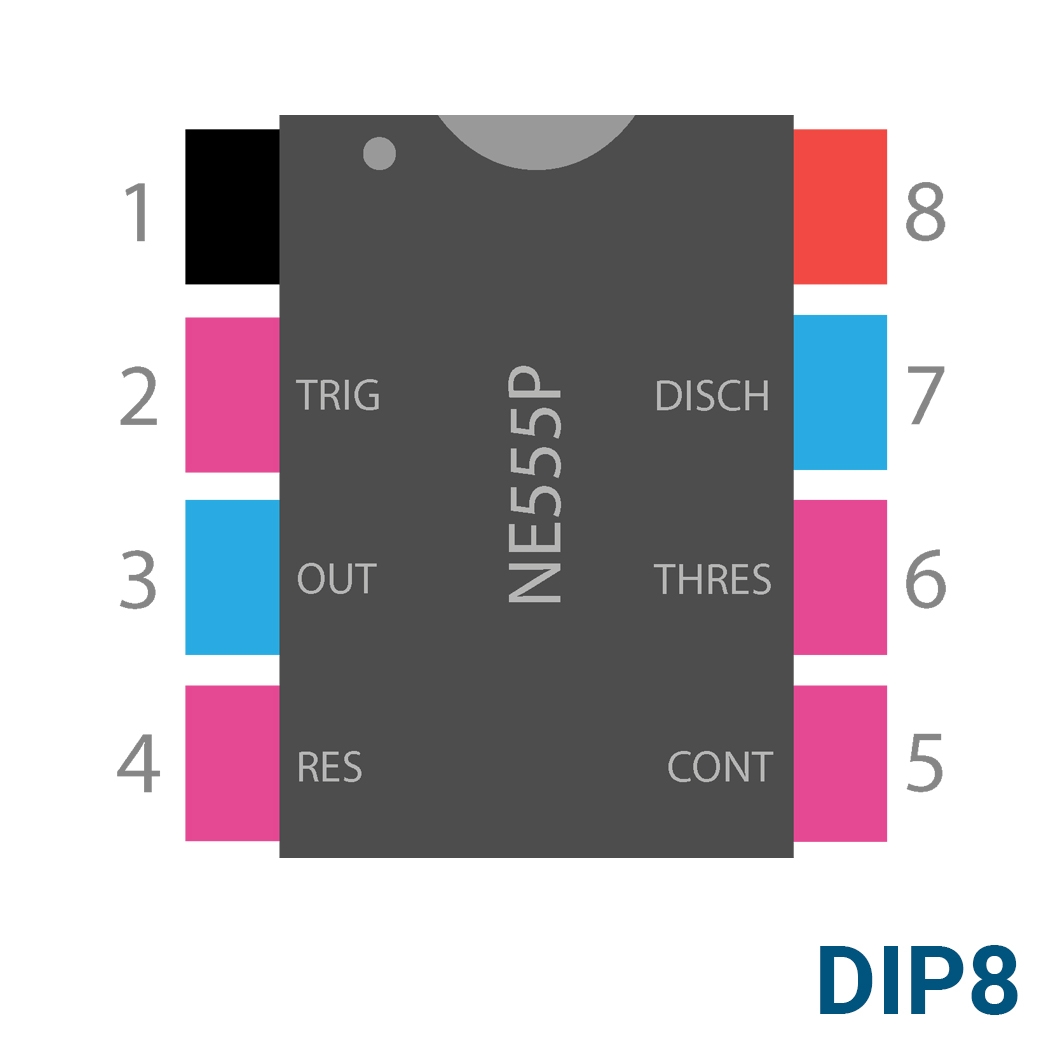

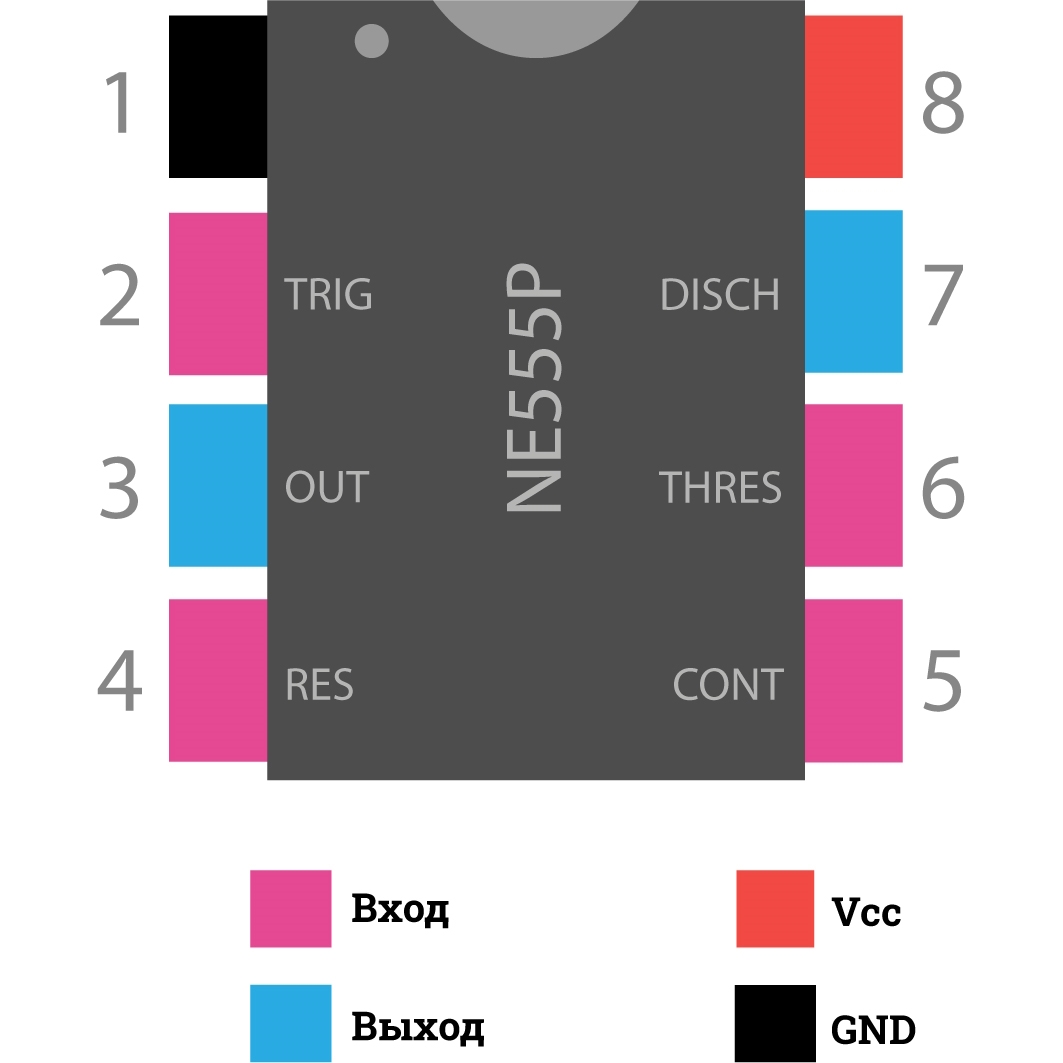

Цифры взяты из даташита Texas Instruments, ссылка ниже. Распиновка есть на фото: вывод 1 на GND, 8 на питание, 3 — выход.
Мигалка на макетке
Классическая схема генератора. Питание 5 В можно взять с Arduino или от USB.
- Вывод 8 и вывод 4 на плюс, вывод 1 на минус;
- Резистор R1 = 1 кОм между выводами 8 и 7;
- Резистор R2 = 100 кОм между выводами 7 и 6;
- Выводы 6 и 2 соединить между собой;
- Конденсатор C = 10 мкФ от выводов 2 и 6 на минус, минусом конденсатора к минусу;
- Светодиод с резистором 470 Ом от вывода 3 на минус.
Время свечения по формуле из даташита 0,693 × (R1 + R2) × C, это около 0,7 с. Пауза 0,693 × R2 × C, тоже около 0,7 с. Светодиод мигает примерно раз в полторы секунды. Возьмите конденсатор 1 мкФ вместо 10, и мигать станет в десять раз быстрее.
Что пригодится вместе
- Макетная плата на 400 точек;
- Конденсаторы 10 мкФ;
- Набор светодиодов;
- Потенциометр 10 кОм вместо R2, чтобы крутить частоту ручкой.
Комплектация
- 1× микросхема NE555P.
