10 Сегментный бар индикатор

Общие сведения

10-сегментный индикатор — шкала, состоящая из 10 светодиодов в одном корпусе. Может использоваться в проектах для индикации заряда.

Видео

Характеристики

• Тип: сегментный индикатор;
• Шаг: 2.54мм;
• Напряжение питания:5В;

Подключение

Так как индикатор является, по сути, десятью светодиодами в одном корпусе, то и подключать их следует как 10 отдельных светодиодов - через резистор. Минимальный номинал в этом случае будет 220 Ом, рекомендуемый номинал 470 Ом.

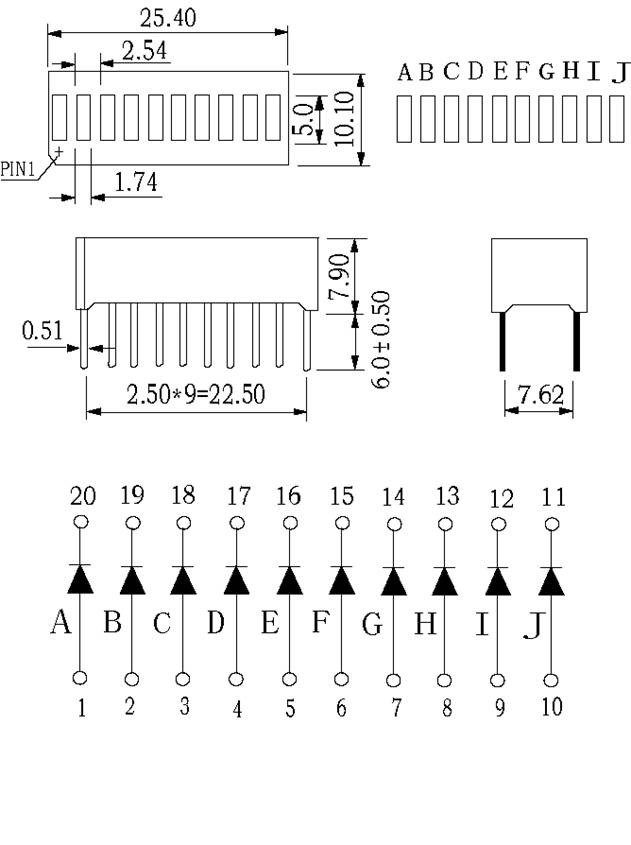

Как видно из рисунка ниже, контакты 11-20 подключаются к выводу GND Arduino, а контакты 1-10 к цифровым выводам Arduino через резисторы.

Так же, при нехватке свободных выводов на Arduino, вы можете воспользоваться сдвиговым регистром для подключения и управления индикатором.

Комплектация

• 1х 10-сегментный индикатор;
