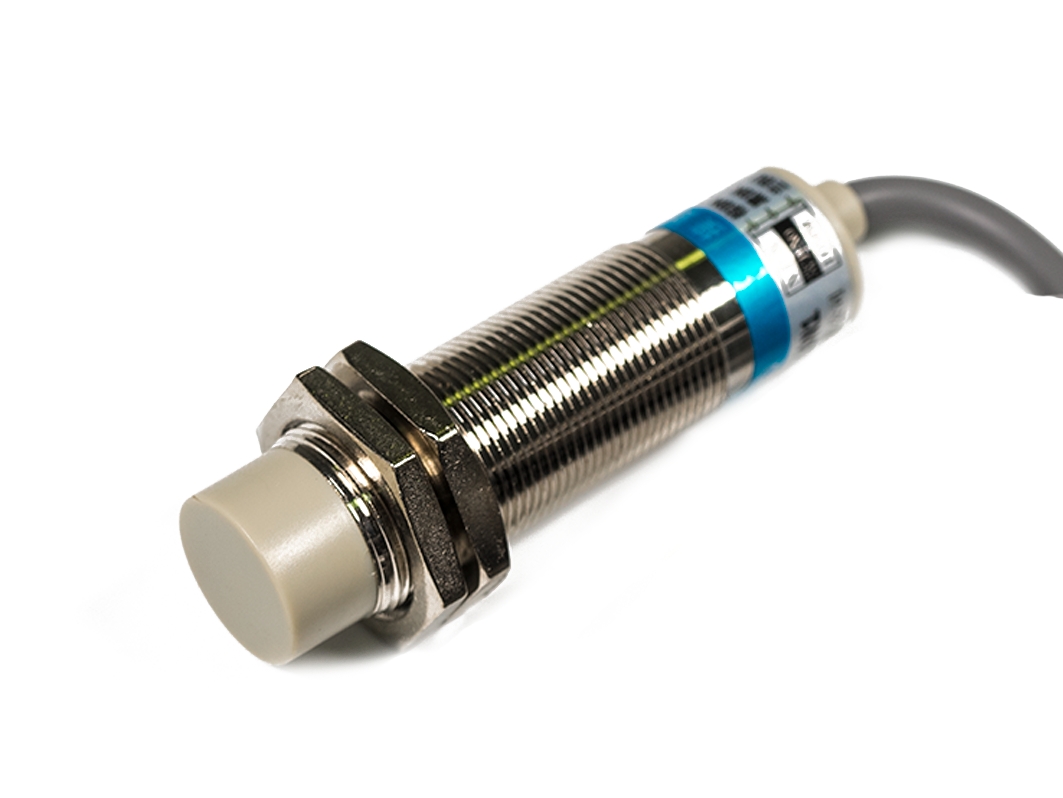

Бесконтактный индукционный концевик, LJA18M-10N1

Общие сведения

Бесконтактный индукционный концевик LJA18M-10N1 - трех выводной концевик, замыкающий контрольный вывод на землю при появлении в 10мм от его торца материалов, меняющих его индуктивность, таких как: железо, медь, алюминий, сталь, никель (материалы в которых могут возникать вихревые токи), а так же магниты. Идеально подойдёт в качестве ограничивающего выключателя в станках с ЧПУ, в качестве счётчика оборотов металлических шестерёнок или для подсчета металлических изделий на конвейерной ленте. Датчик бесконтактный, без механических элементов, что обеспечит надёжность и долговечность при использовании.

Характеристики

• Рабочее напряжение: 6 ... 36 В*;
• Тип: NPN;
• Потребляемый ток: 3 ... 15 мА (зависит от напряжения питания);
• Максимальный ток нагрузки: до 300 мА;
• Рабочая температура: -25 ... 65°С;
• Расстояние срабатывания: до 10мм**;
• Длинна провода: 125см;
• Размеры, мм: 73х24;

*датчик может работать от 5 вольт, в качестве цифрового датчика для Arduino. В случае, когда нужно запитать датчик от напряжения более 5 вольт и подключить вывод к Arduino, необходимо использовать делитель напряжения (ниже приведена таблица расчётов резисторов).

**расстояние срабатывания зависит от массы и материала металлического предмета. Если масса предмета меньше массы датчика, расстояние срабатывания уменьшается. Так же расстояние срабатывания, в зависимости от материала, можно рассчитать по следующей таблице, используя коэффициенты (принимая сталь за единицу):

Выводы датчика

***сигнал датчика подтянут к напряжению питания, при срабатывании датчик переключает его на GND. Для подключения к Arduino необходимо использовать делитель напряжений, например: при питании датчика 24 В, резисторы делителя должны быть 39 и 10 КОм:

Комплектация

• 1х Бесконтактный индукционный концевик, LJA18M-10N1

Ссылки

LJA datasheet
