Шлейф JST ZH1.5 «Мама» – свободные провода (8 pin, 30 см)

В DIY-мире нет общего стандарта подключения между собой модулей, датчиков и контроллеров. В итоге каждый производитель электроники хаотично «лепит» самые разнообразные разъёмы на свою продукцию. А все трудности коммуникации модулей ложатся на плечи разработчика.

Однако среди общей массы явно выделяются разъёмы JST, которые занимают значительную процентную часть коннекторов. Соединительный шлейф JST ZH1.5 «Мама» на свободные провода содержит разъём из JST-коллекции и станет отличным кирпичиком для создания уникального переходника конкретно для вашего случая.

Подробности

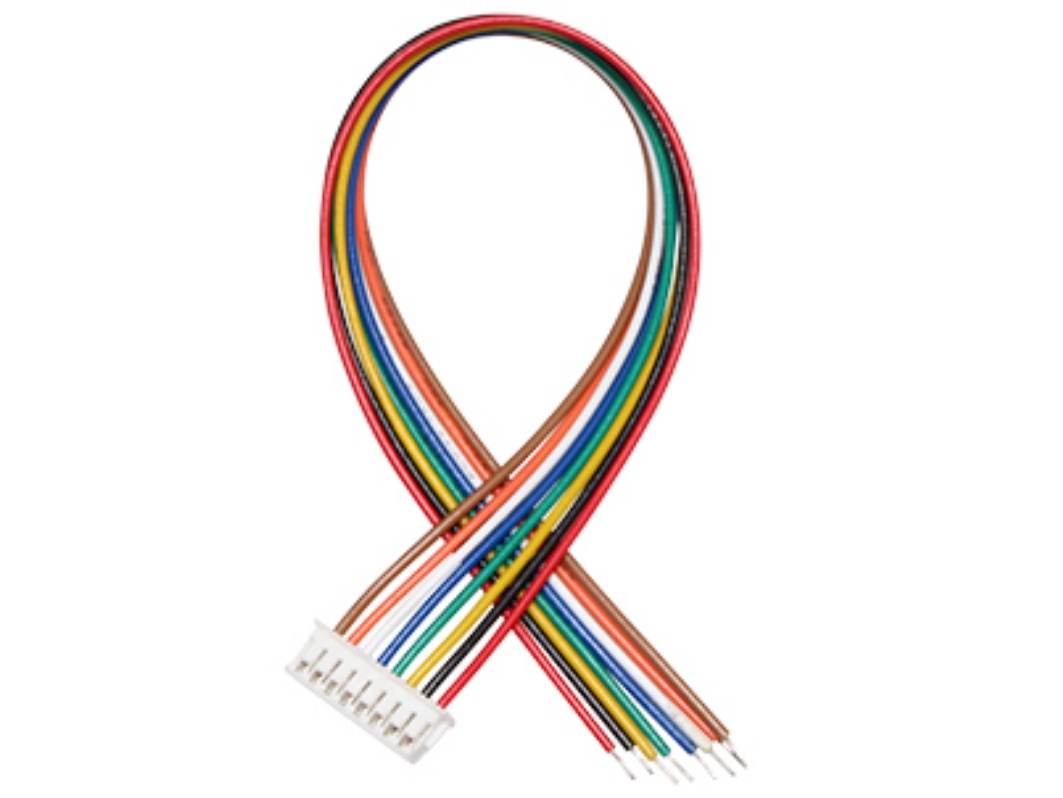

Соединительный шлейф JST ZH1.5 со свободными концами состоит из восьми проводов длиной 30 см.

• С одной стороны все провода шлейфа обжаты в разъём JST семейства ZH c восемью контактами под штырь, который принято называть «Мама» или «Female». Шаг контактов в семействе ZH равен 1,5 мм.
• С противоположной стороны — восемь свободных провода под клеммник или пайку.

Возможные дополнения

Обратите внимания на ряд дополнительных позиций, которые возможно вам понадобятся:

• Разъём JST ZH1.5 «Папа» (8 pin) — ответная часть для конектора JST ZH1.5 «Мама».
• Пинцет — для аккуратной вставки и извлечения разъёмов JST.
• Паяльник — для пайки свободных концов шлейфа к различным датчикам, платам или коннекторам.

Доступные альтернативы

Семейство шлейфов JST ZH1.5 «Мама» на свободные провода включает в себя модели коннекторов от 2 до 12 контактов.

• Шлейф JST ZH1.5 – свободные провода (2 pin, 30 см)
• Шлейф JST ZH1.5 – свободные провода (3 pin, 30 см)
• Шлейф JST ZH1.5 – свободные провода (4 pin, 30 см)
• Шлейф JST ZH1.5 – свободные провода (5 pin, 30 см)
• Шлейф JST ZH1.5 – свободные провода (6 pin, 30 см)
• Шлейф JST ZH1.5 – свободные провода (7 pin, 30 см)
• Шлейф JST ZH1.5 – свободные провода (8 pin, 30 см)
• Шлейф JST ZH1.5 – свободные провода (9 pin, 30 см)
• Шлейф JST ZH1.5 – свободные провода (10 pin, 30 см)
• Шлейф JST ZH1.5 – свободные провода (12 pin, 30 см)

Габаритный чертёж

Комплектация

• 1× Шлейф JST ZH1.5 «Мама» – свободные провода (8 pin, 30 см)

Характеристики

• Модель: Шлейф JST ZH1.5 «Мама» – свободные провода (8 pin, 30 см)
• Количество проводов: 8
• Длина шлейфа: 30 см
• Разъём JST ZH1.5:
  • Исполнение: «Мама» / Female
  • Количество контактов: 8
  • Шаг контактов: 1,5 мм
  • Все контакты объединены в один пластиковый корпус
• Свободные провода:
  • Исполнение: провода под клеммник или пайку
  • Количество проводов: 8

Документация

• Datasheet на разъём JST ZH
