Описание товара
Подробное описание товара
Открывать и закрывать, толкать и втягивать, извлекать и вставлять – всё это под силу соленоидам. Например, электромеханический толкатель пригодится при изготовления умных электрозамков, в оборудовании квеструмов или управления роботизированными конечностями. Соленоиды так же могут быть использованы в качестве толкателя для нажатия/отжатия на любую механическую кнопку, например на выключатель или рубильник. А ещё их можно найти в пейнтбольных ружьях, принтерах, клапанах и даже автомобилях.

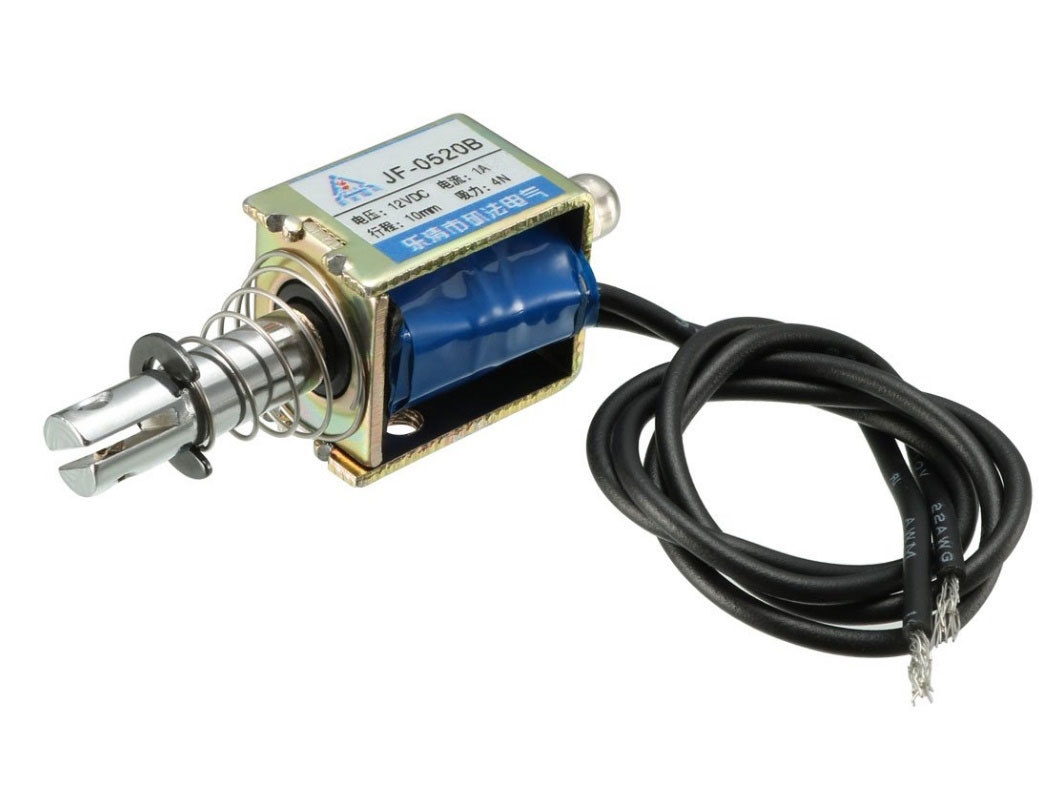

Конкретно соленоид JF-0520B рассчитан на усилие до 4 Н, питается от напряжения 12 В и потребляет ток до 1 А.
Общие сведения
Электромеханический соленоид — это электромагнитное устройство, которое преобразует электрическую энергию в механическое толкающее движение по поступательно-возвратному принципу.
В основе соленоида — цилиндр вокруг которого намотаны витки индукционной катушки. Если на катушку подать напряжение, внутри цилиндра возникнет магнитное поле. Это поле втянет шток внутрь катушки, совершая механическую работу. Как только ток пропадёт, возвратная пружина переместит шток в исходное положение.
Соленоид JF-0520B рассчитан на усилие до 4 Н, питается от 12 В и потребляет ток до 1 А. Диаметр выходного штока 6 мм с рабочим ходом 10 мм.
Мы не рекомендуем держать нагрузку больше минуты — соленоид начнёт сильно нагреваться и может сгореть.

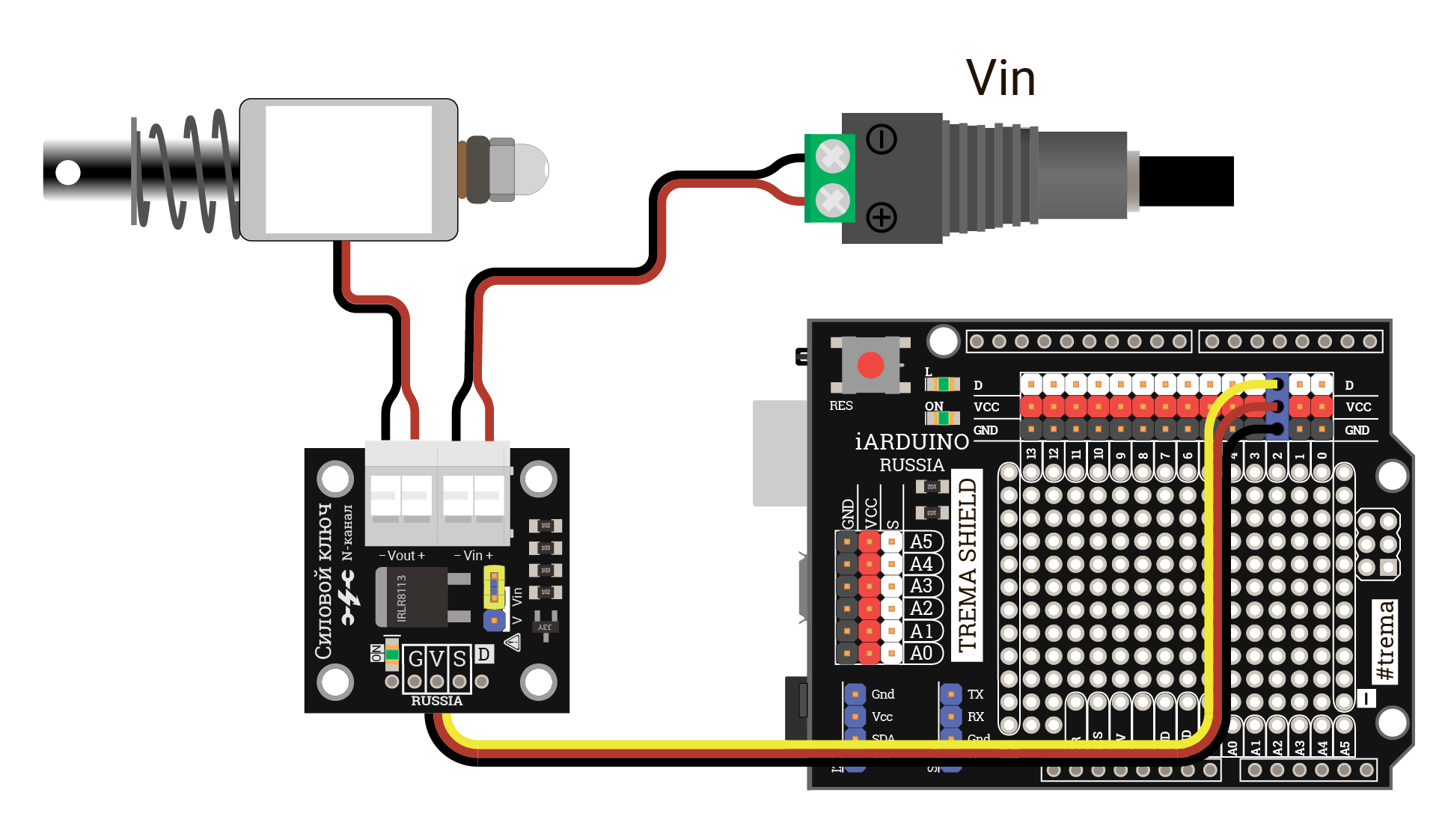

Подключение и программирование
Для работы соленоида достаточно приложить напряжение на его провода. Однако, для создания умных девайсов понадобится микроконтроллер, например Arduino или Raspberry Pi.
Все подробности по подключению, управлению и примеры работы читайте в нашем гайде по соленоидам семейства JF.
Доступные альтернативы
Если модель JF-0520B вам не подходит по характеристикам, в нашем магазине представлена целая линейка соленоидов на любой вкус и цвет.

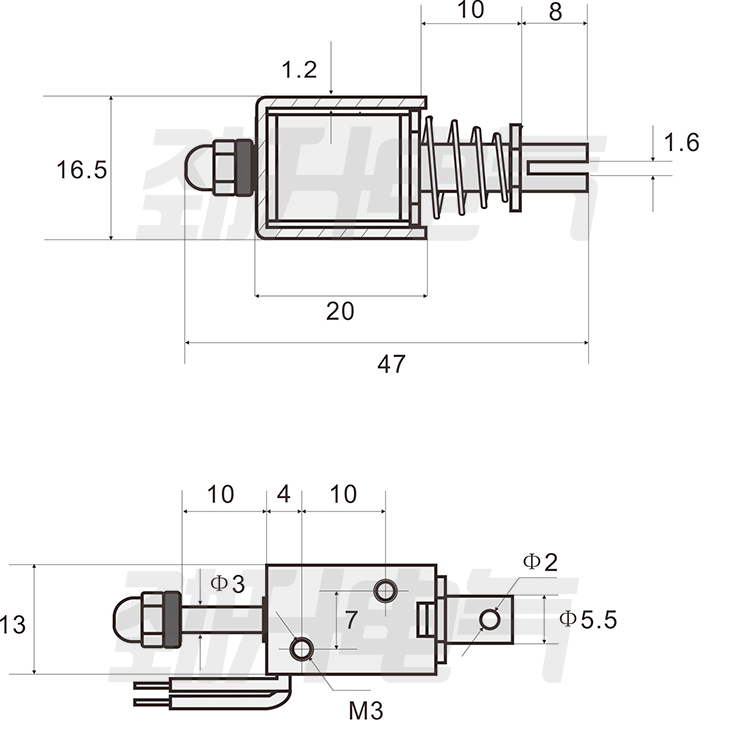

Габаритный чертёж
Комплектация
- 1× Соленоид JF-0520B
Характеристики
- Модель: Соленоид JF-0520B (4 Н, 12 В)
- Усилие: 4 Н
- Напряжение питания: 12 В
- Потребляемый ток: до 1 А
- Сопротивление обмотки: 12 Ом
- Ход штока: 10 мм
- Диаметр штока: 6 мм
