Шаговый двигатель PM35BY (22мм)

Общие сведения

Шаговый двигатель PM35 — является гибридным, биполярным, шаговым двигателем с четырьмя выводами от обмоток, для управления вращением ротора.

Характеристики

• Номинальное напряжение: 12В.
• Угол полного шага: 7.5°.
• Крутящий момент: ~300 г/см.
• Диаметр вала: 3.5 мм.
• Длина вала: 12 мм.

Подключение

Двигатель имеет 4 вывода:

Питание

Шаговый двигатель работает от сигналов с напряжением 12В.

Подробнее о двигателе

Шаговый двигатель это двигатель, ротор которого вращается не постоянно, а шагами. Полный оборот ротора состоит из нескольких шагов. Меняя форму сигнала, количество импульсов, их длительность и фазовый сдвиг, можно задавать скорость вращения, направление вращения и количество оборотов ротора двигателя.

Комплектация

• 1х Шаговый двигатель PM35;

Ссылки

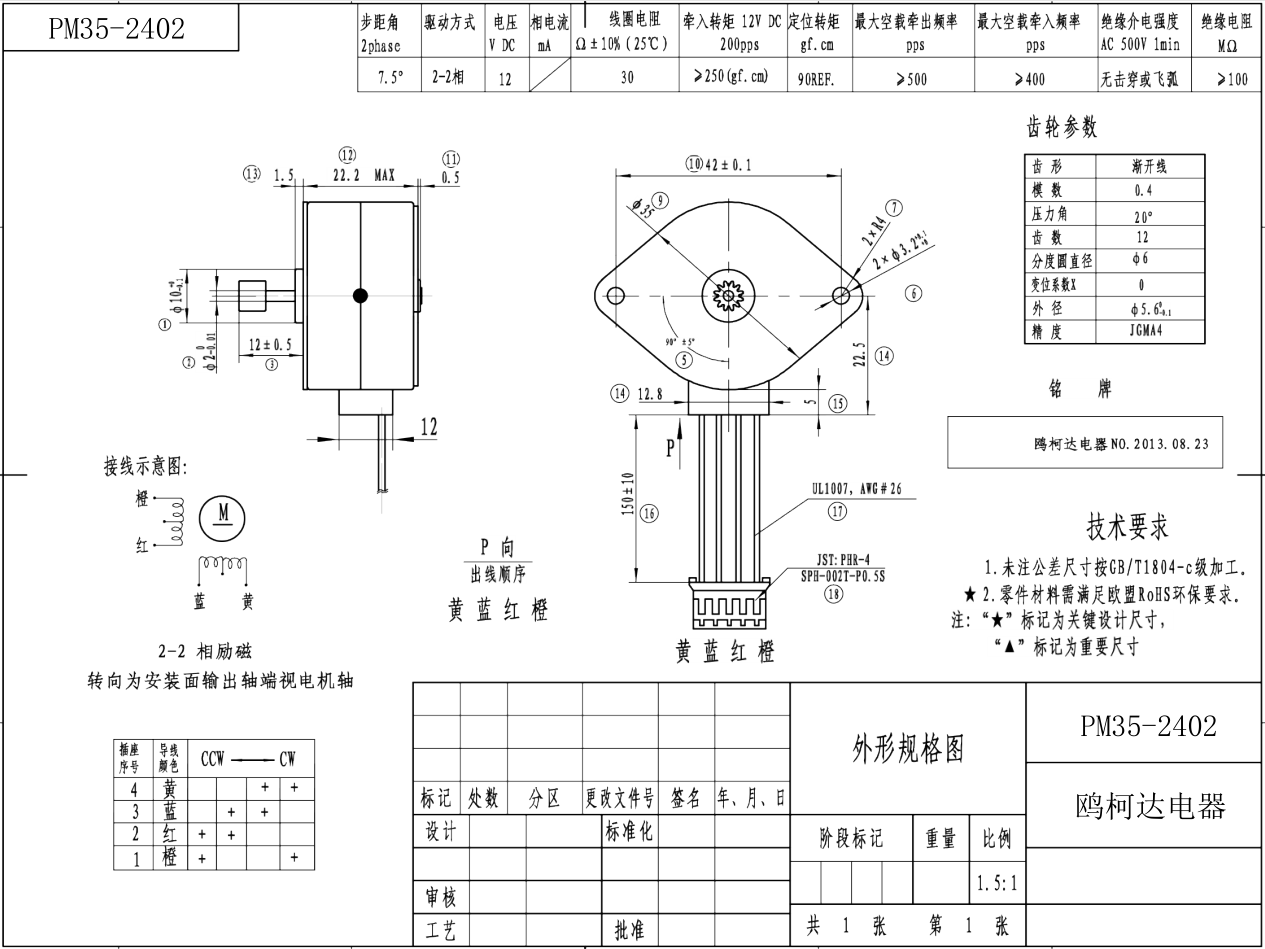

• DataSheet;
• Wiki - Шаговые двигатели;
