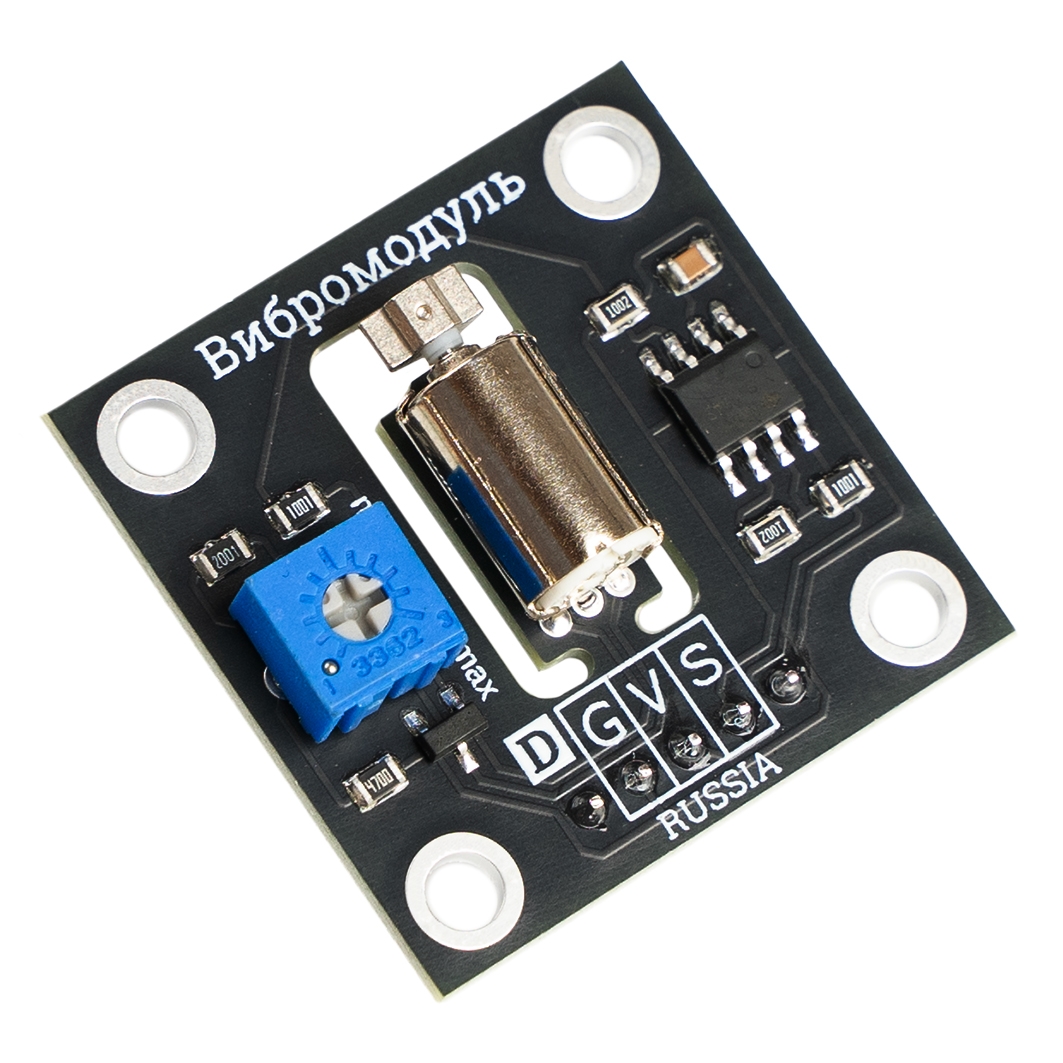

Вибромодуль v2 (Trema-модуль)

Используйте модуль с вибромотором, чтобы придать устройству тактильную отдачу. Вибрация добавит динамику вашему DIY-гаджету — от лёгкого дрожания до уверенных толчков.

Вибромодуль позволяет создавать ощутимые механические колебания в виде вибрации. Даже простая конструкция становится особенной, когда девайс реагирует не только звуком или светом, но и ощутимым ритмом. Модуль с вибромотором создаст впечатление, что устройство «живет» собственным пульсом. Плату с вибрацией можно использовать для дублирования звуковой и световой сигнализации, ускорения процесса травления печатных плат, создания виброджойстиков и других вибромеханизмов.

Свет и звук можно не заметить, а вибрация всегда говорит на языке ощущений.

Предыдущие версии

Вибромодуль v2 пришёл на замену v1. Во второй версии мы внесли ряд важных улучшений:

• Добавили микросхему таймер NE555 для управления мотором через ШИМ. Благодаря чипу вибрация стала более выразительнее — от мягкой пульсации до мощных ритмичных толчков.
• Установили потенциометр для ручной настройки интенсивности вибрации.

Подробности

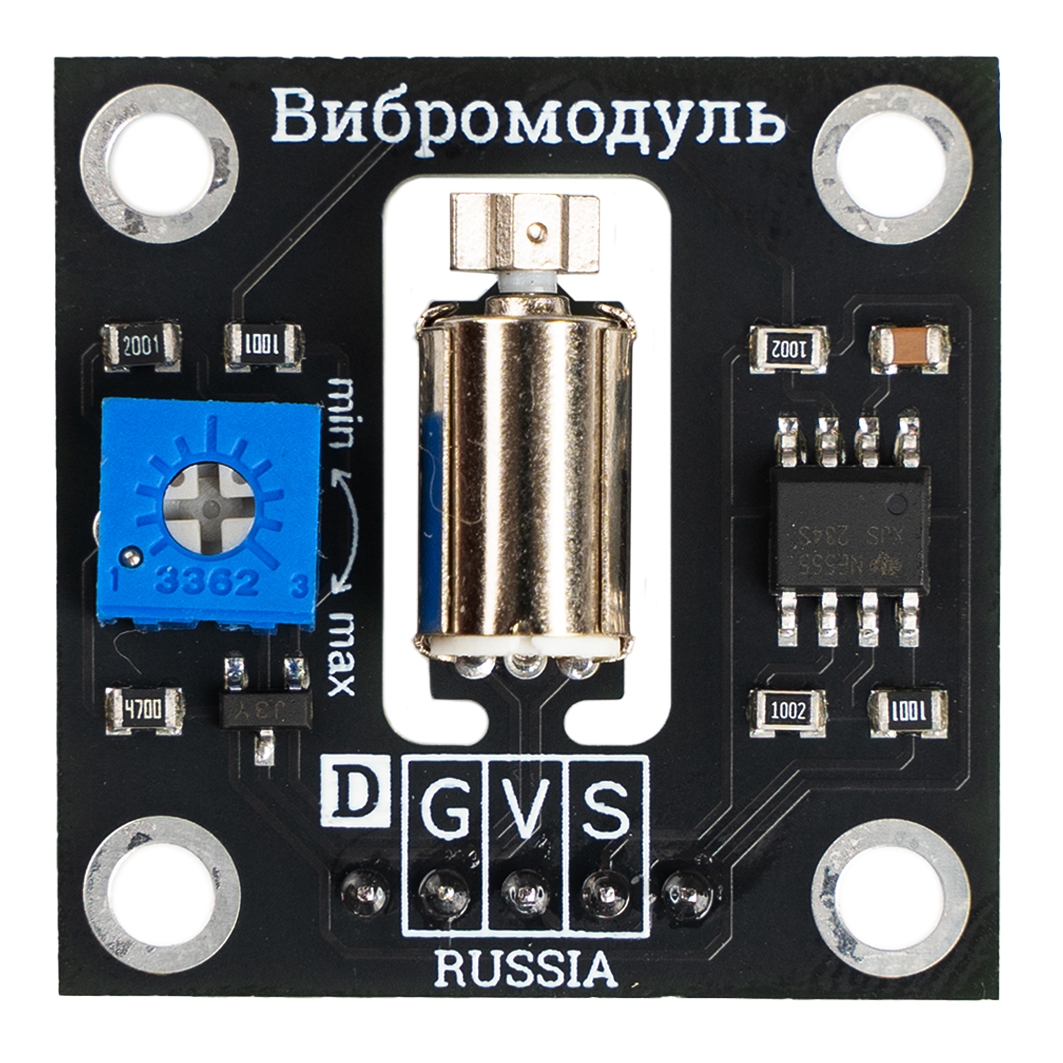

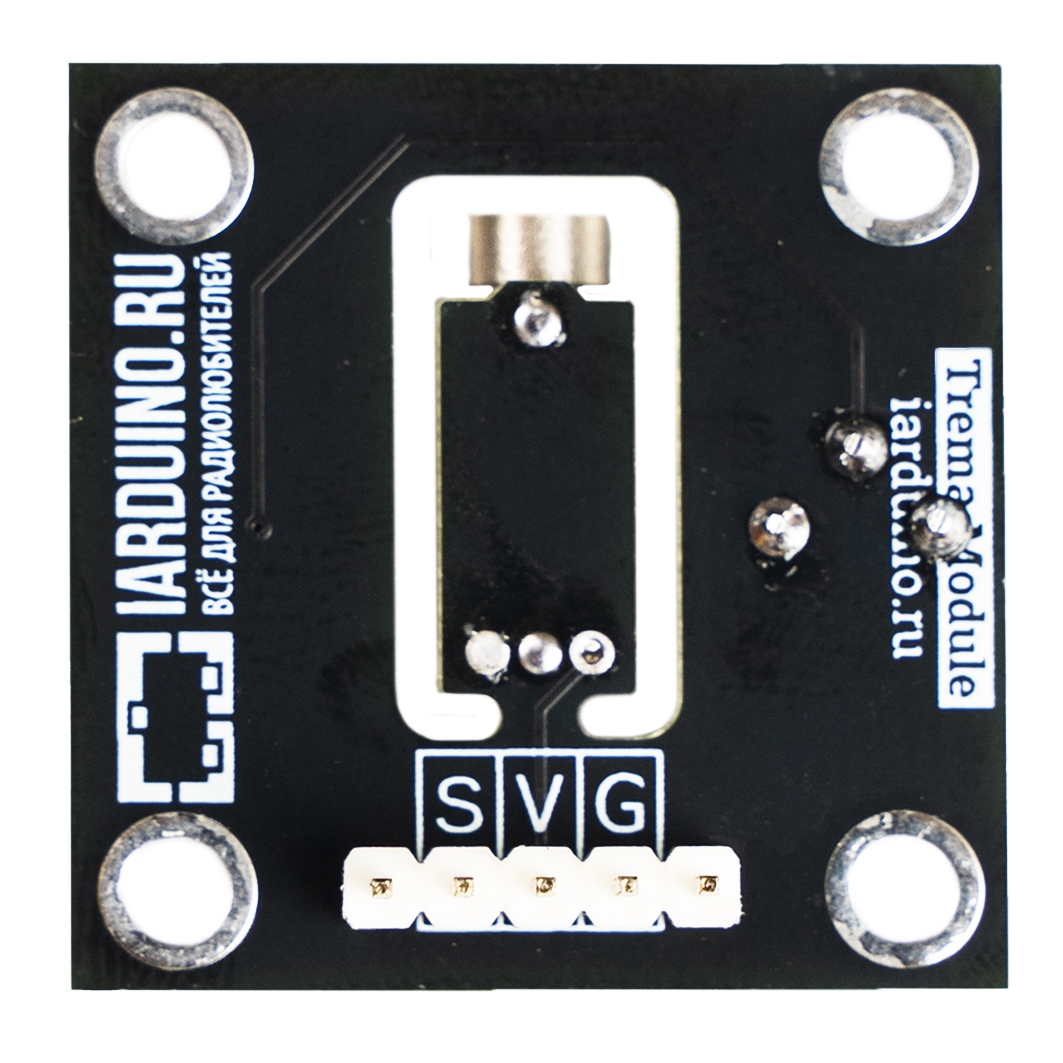

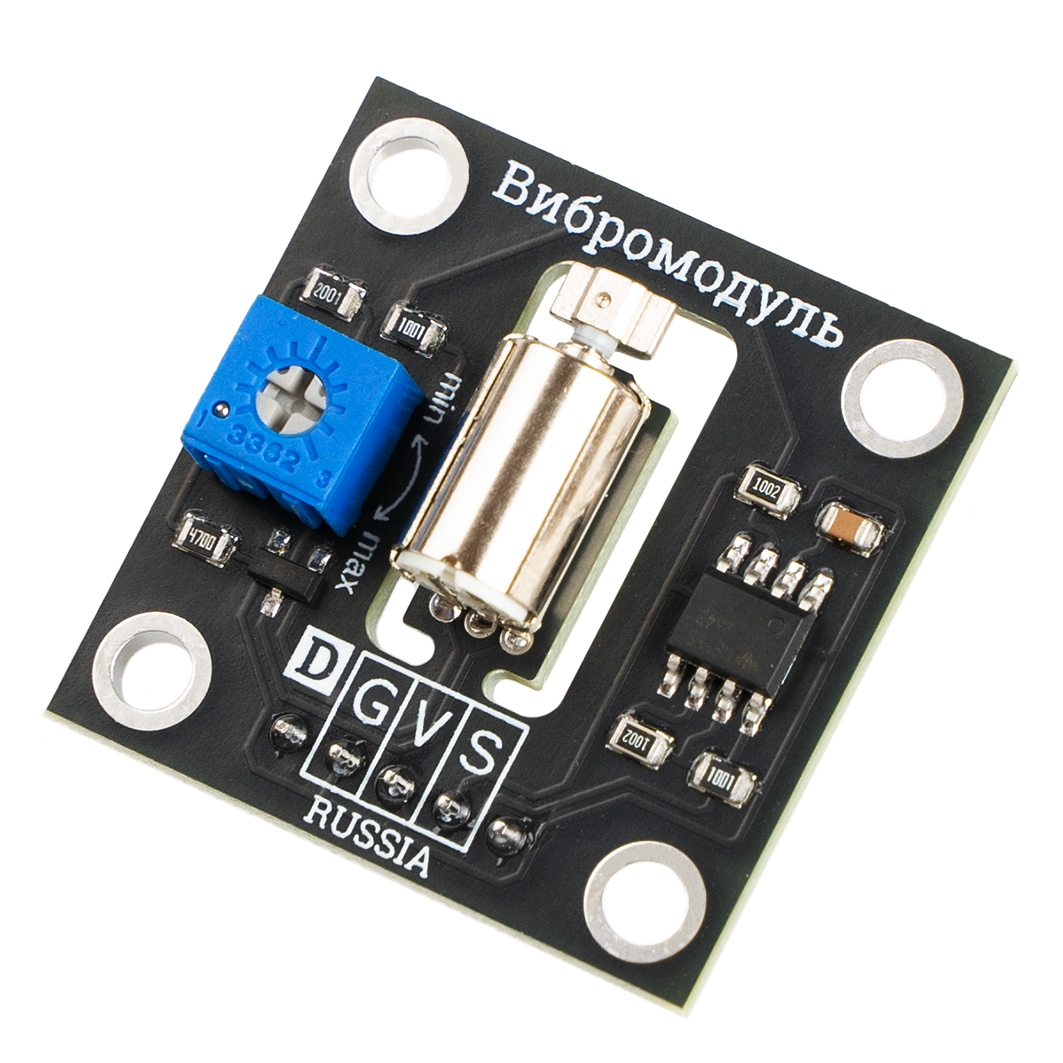

В основе модуля — миниатюрный вибромотор со смещенным грузом на валу. При вращении двигателя, балансир создаёт ощутимые колебания — от лёгкого дрожания до мощных импульсов.

Работу двигателя задаёт микросхема NE555, формирующая импульсы (ШИМ) для точного регулирования скорости и ритма — от мягкой пульсации до уверенных толчков. Благодаря этому мотор не просто вращается, а пульсирует, создавая эффект «живой» вибрации.

Регулировка интенсивности выполняется встроенным потенциометром на плате.

Подключение и программирование

Вибромодуль можно подключать к любым контроллерам, например: Arduino, Piranha или Raspberry Pi. Для коммуникации понадобятся соединительные провода и макетная плата.

Возможные дополнения

Обратите внимания на ряд дополнительных позиций, которые возможно вам понадобятся:

• Контроллер — мозг будущего устройства.
• Trema Expander Hat — расширение для подключение модуля к миникомпьютерам Raspberry Pi с помощью шлейфа из комплекта.
• Trema Shield — расширение для подключение модуля к контроллерам форм-фактора Arduino Uno с помощью шлейфа из комплекта.
• Trema Set Shield — расширение для подключение модуля к контроллерам форм-фактора Arduino Uno без проводов вовсе.
• Конструктор ПВХ — комплект кирпичиков для сборки кома из электроники и проводов в один общий механизм, придавая устройству компактный и эстетичный вид.

Габаритный чертёж

Комплектация

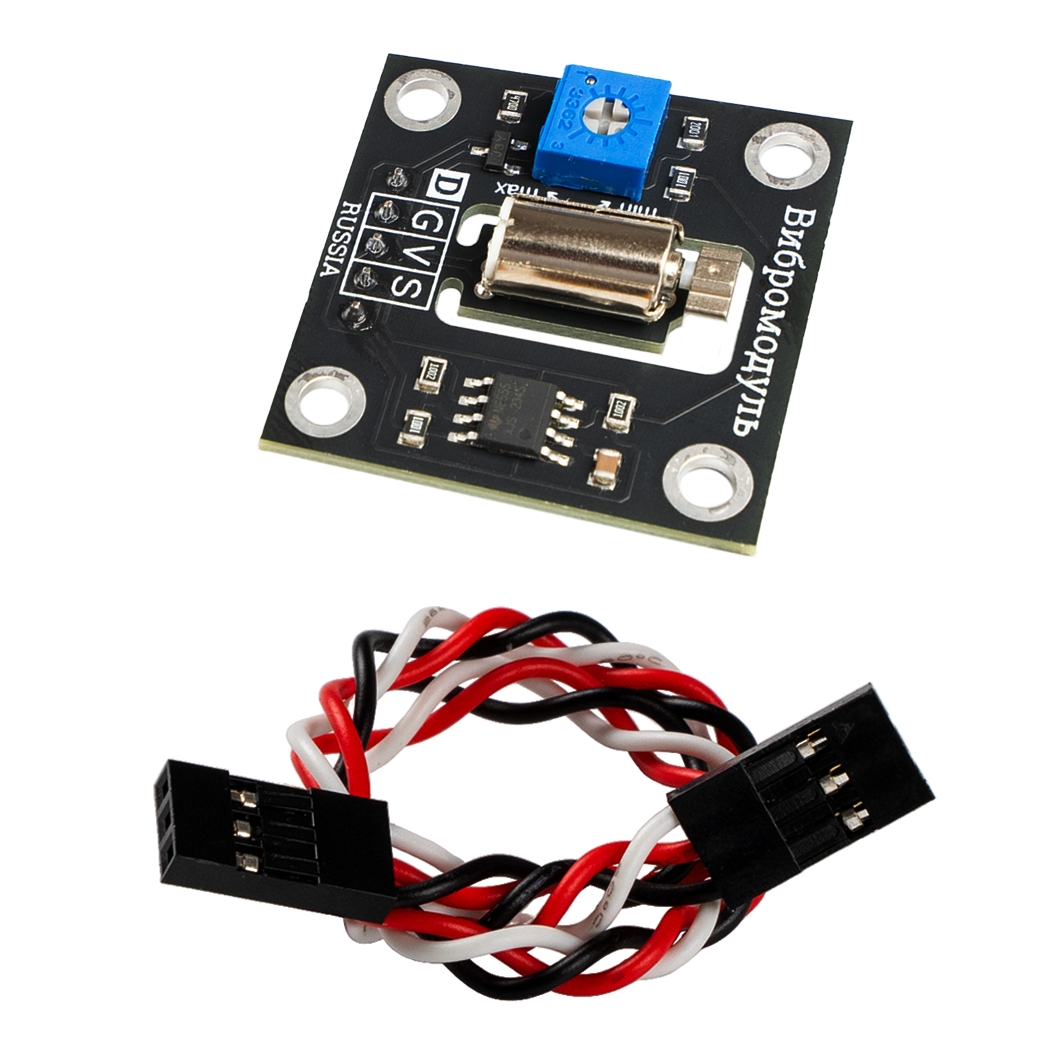

• 1× Вибромодуль v2 (Trema-модуль)
• 1× Трёхпроводной шлейф «мама-мама»

Характеристики

• Модель: Вибромодуль v2 (Trema-модуль)
• Вибромотор: JMM1415
• Напряжение питания: 5 В
• Ток потребления: от 30 до 150 мА
• Программный интерфейс: цифровой бинарный сигнал
• Физический интерфейс: Trema-контакты
• Размеры платы: 30×30 мм

Ресурсы

Мы также рекомендуем к чтению ссылки на статьи, документации и другие вспомогательные материалы по вибромодулю v2.

Инструкции

• Руководство по использованию вибромодуля v2 (Trema-модуль)
• Установка и настройка среды Arduino IDE
• Установка библиотек в Arduino IDE

Документация

• Datasheet на микросхему таймер NE555
