Описание товара
Подробное описание товара
Используйте потенциометр (Trema-модуль) на базе переменного резистора для настройки скорости вращения двигателя, угол поворота сервопривода, яркости светодиода и регулировки других событий.
Видеобзор
Особенности
- Форм-фактор Trema — практичное решение для начинающих мейкеров: никакой пайки и винегрета из проводов.
- Монтажные отверстия для удобного крепления датчика к различным поверхностям.
Подключение и программирование
Потенциометр подключается к управляющей электронике через три контакта PLS.
| Контакт | Функция | Подключение |
|---|---|---|
| S | Выходной сигнал | Подключите к пину ввода-вывода микроконтроллера с поддержкой АЦП. |
| V | Питание | Подключите к питанию микроконтроллера. |
| G | Земля | Подключите к земле микроконтроллера. |
Потенциометр можно подключать к любым контроллерам с наличием шины аналоговых входов, например: Arduino, ESP8266 / ESP32 или Piranha.
Все подробности по подключению потенциометра читайте в нашем руководстве по использованию.
Возможные дополнения
Обратите внимания на ряд дополнительных позиций, которые возможно вам понадобятся:
- Trema Shield — интерфейсная плата переходник для комфортного подключения к Arduino.
- Trema Expander Hat — интерфейсная плата переходник для комфортного подключения к Raspberry Pi.

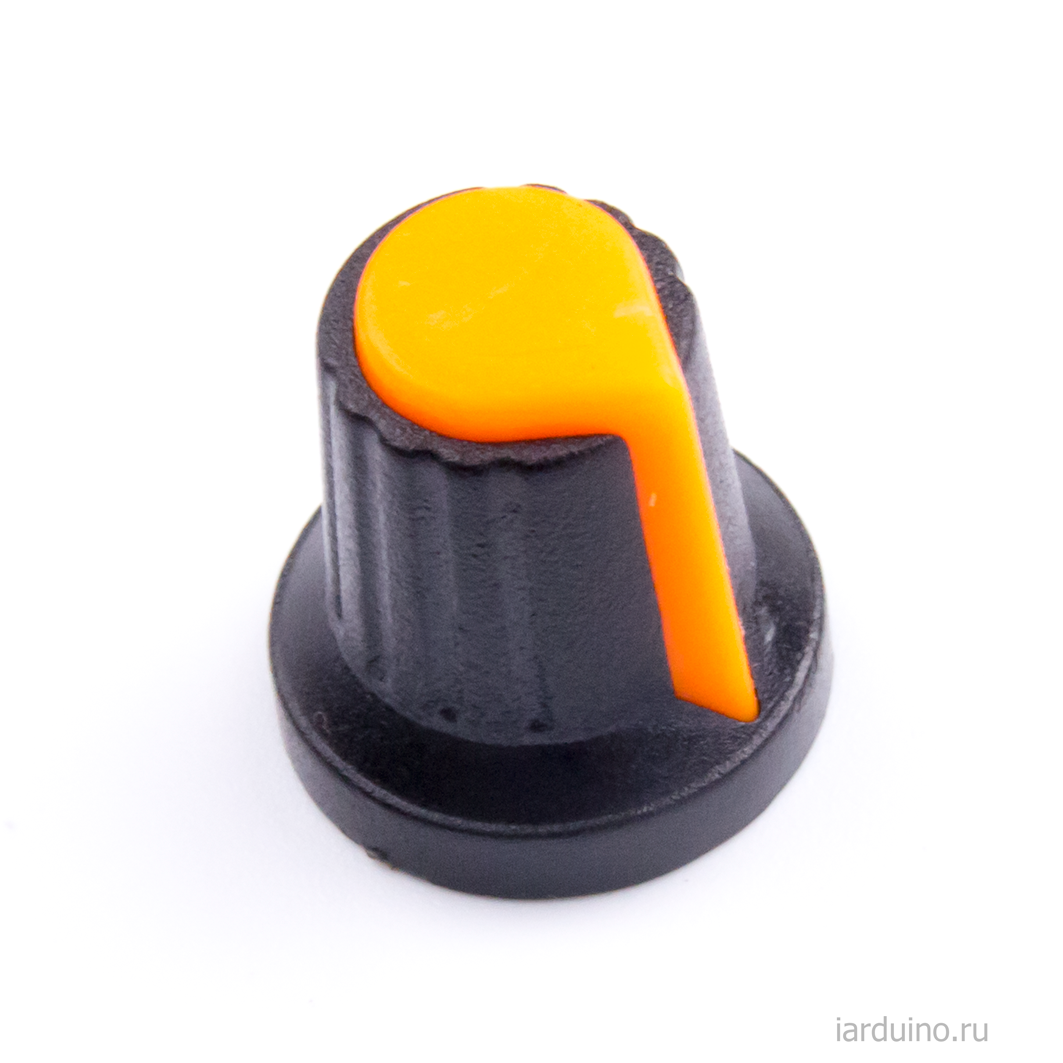

- Ручки — насадки для удобного и комфортного вращения потенциометра.
Доступные альтернативы
Данный модуль выполнен на основе переменного резистора, который приводится в движение вращением ручки. В нашем магазине также есть другие сенсоры для регулировки событий:
- Потенциометр v1 — сенсор, который приводится в движение вращением ручки. Поворотный сенсор расположен со смещением относительно центра платы.
- Потенциометр v2 — сенсор, который приводится в движение вращением ручки. Поворотный сенсор расположен по центру платы, что делает модуль более симметричным и удобным при установке.
- Ползунковый потенциометр — сенсор, который приводится в движение линейным перемещением ручки.

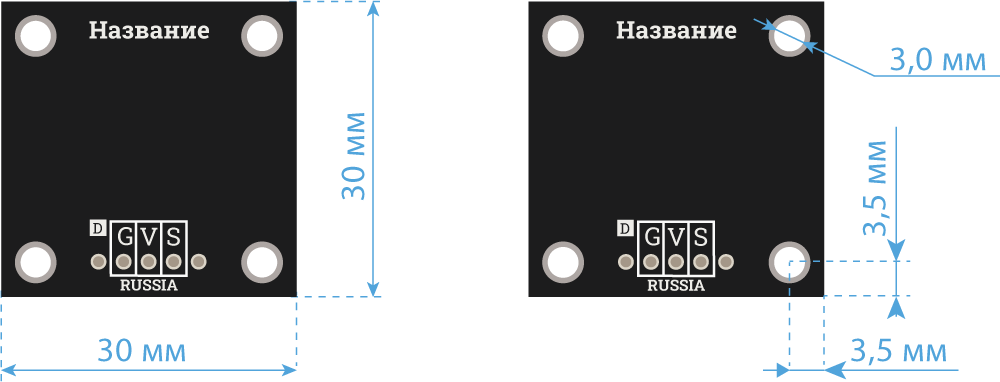

Габаритный чертёж
Комплектация
- 1× Потенциометр v2 (Trema-модуль)
- 1× Шлейф «мама-мама» (3 pin)
Характеристики
- Модель: Потенциометр v2 (Trema-модуль)
- Сопротивление: 10 кОм
- Тип потенциометра: линейный
- Угол поворота движка: 300°
- Аппаратный интерфейс: контакты PLS
- Программный интерфейс: аналоговый сигнал
- Размеры: 30×30 мм
Ресурсы
Мы также рекомендуем к чтению ссылки на статьи, документации и другие вспомогательные материалы по потенциометру (Trema-модуль).
