Клавиатура 4 x4 кнопки V2 для Arduino

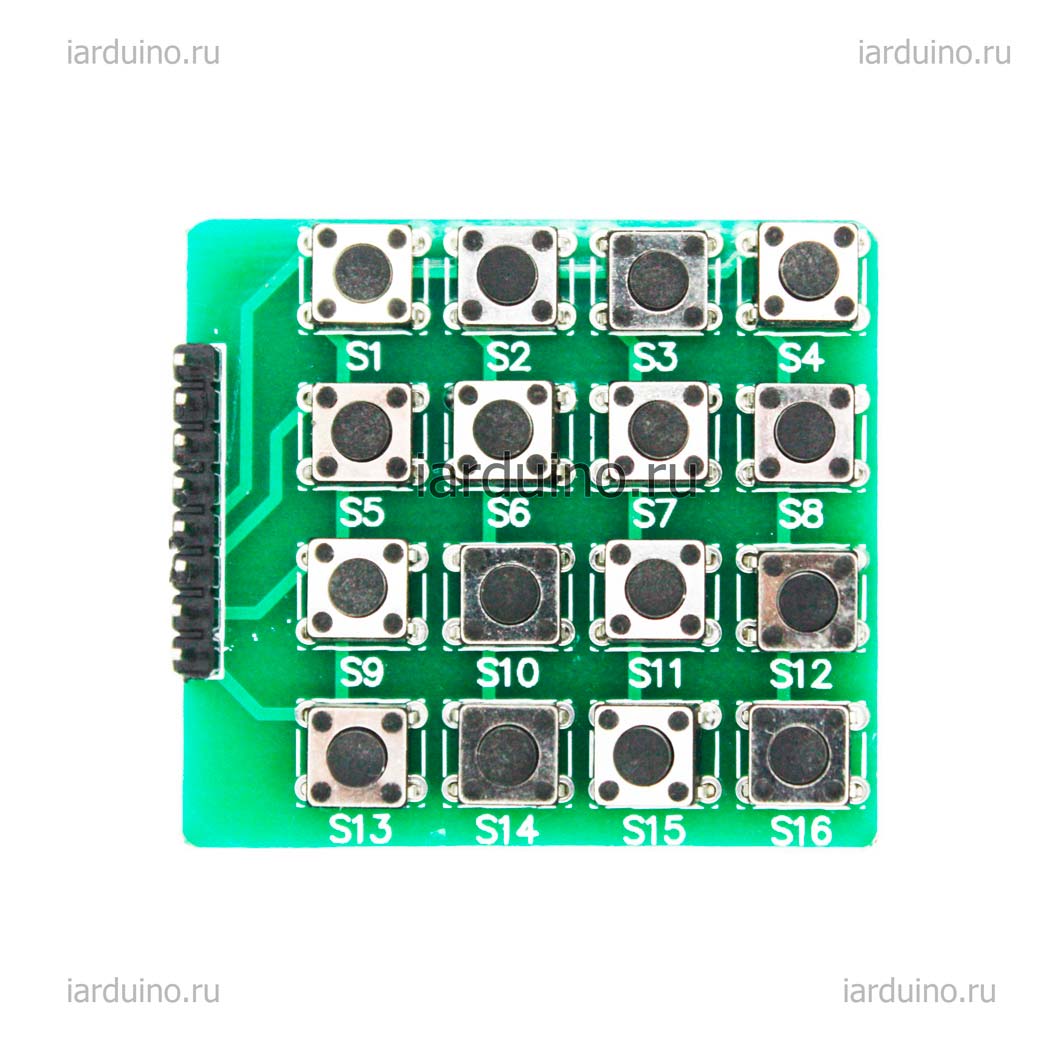

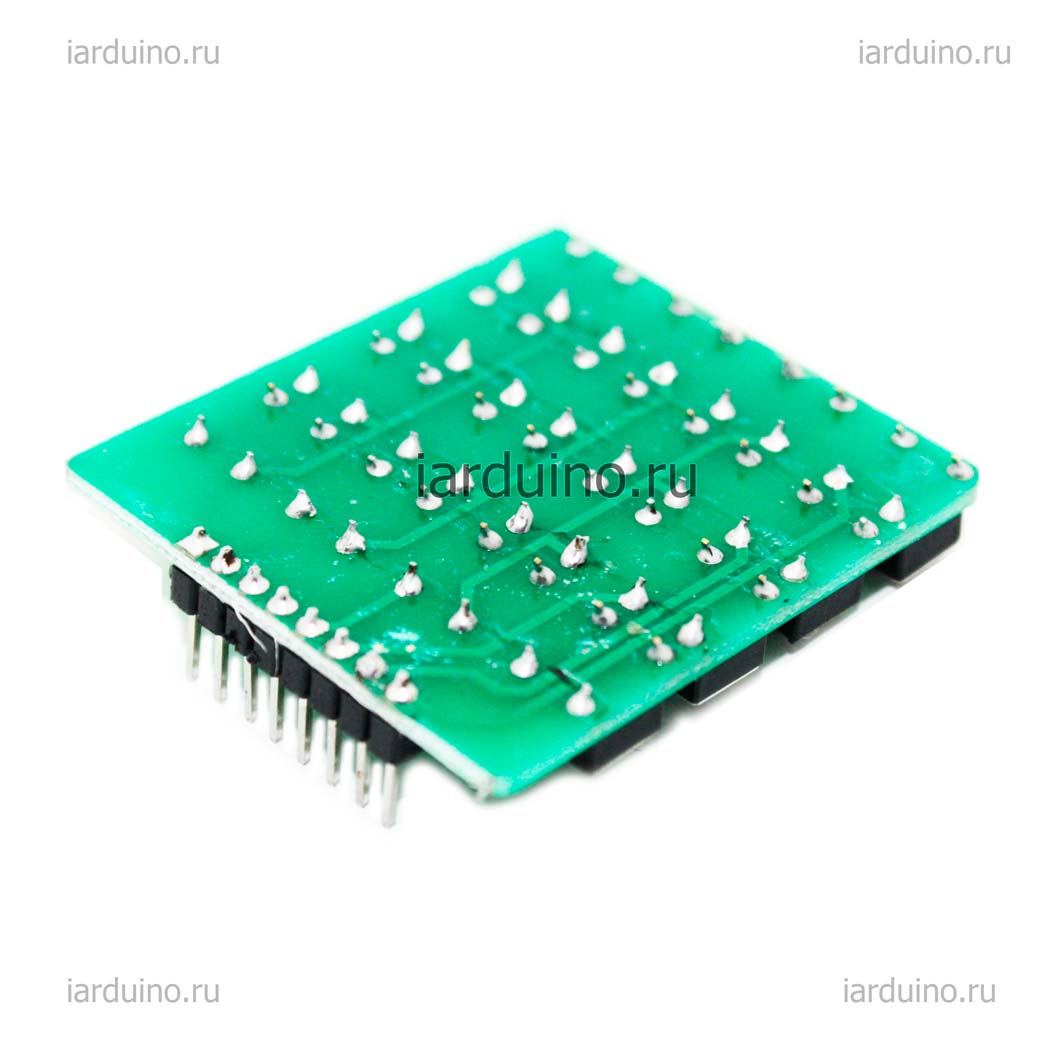

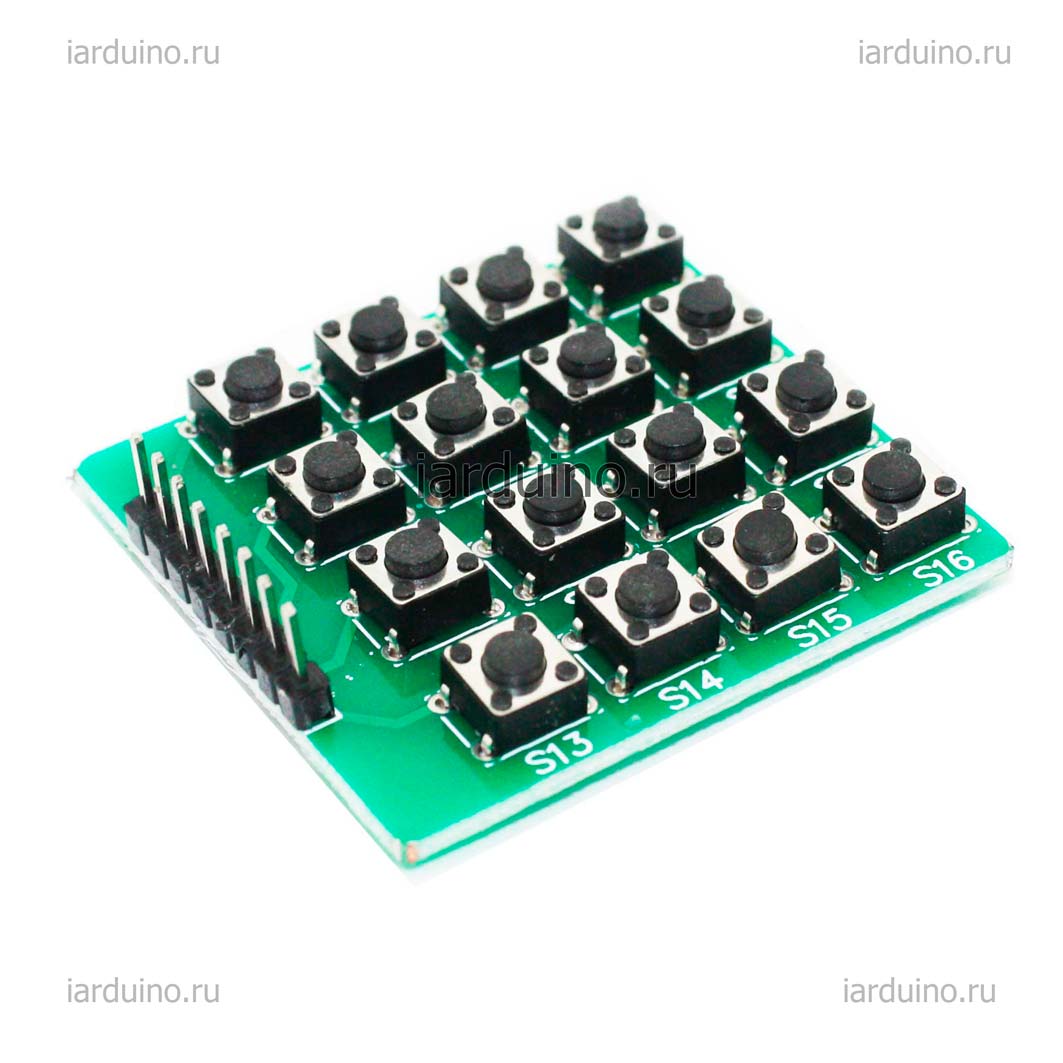

Матричная 16 кнопочная клавиатура - выполнена на двухсторонней печатной плате с двумя крепёжными отверстиями.

Общие сведения:

Клавиатура выполнена в виде матрицы 4х4, состоит из 16 тактовых кнопок и разъема на 8 выводов. Одни контакты кнопок соединены по горизонтали (выводы 1-4), другие по вертикали (выводы 5-8). Нажатие на кнопку приводит к соединению одного из выводов 1-4 с одним из выводов 5-8.

Подключение:

Клавиатура имеет 8 выводов, которые подключаются к любым цифровым выводам arduino.

Спецификация:

• Габариты: 40x42x9 мм
• Рабочее напряжение: до 12 В
• Максимальный ток: до 100 мА
• Сопротивление изоляции: >100 МОм
• Сопротивление контактов: <0,1 Ом
• Вес: 12 г.

Комплектация:

• 1х Матричная клавиатура

Ссылки:

• Библиотека iarduino_KB (для подключения матричных клавиатур).
