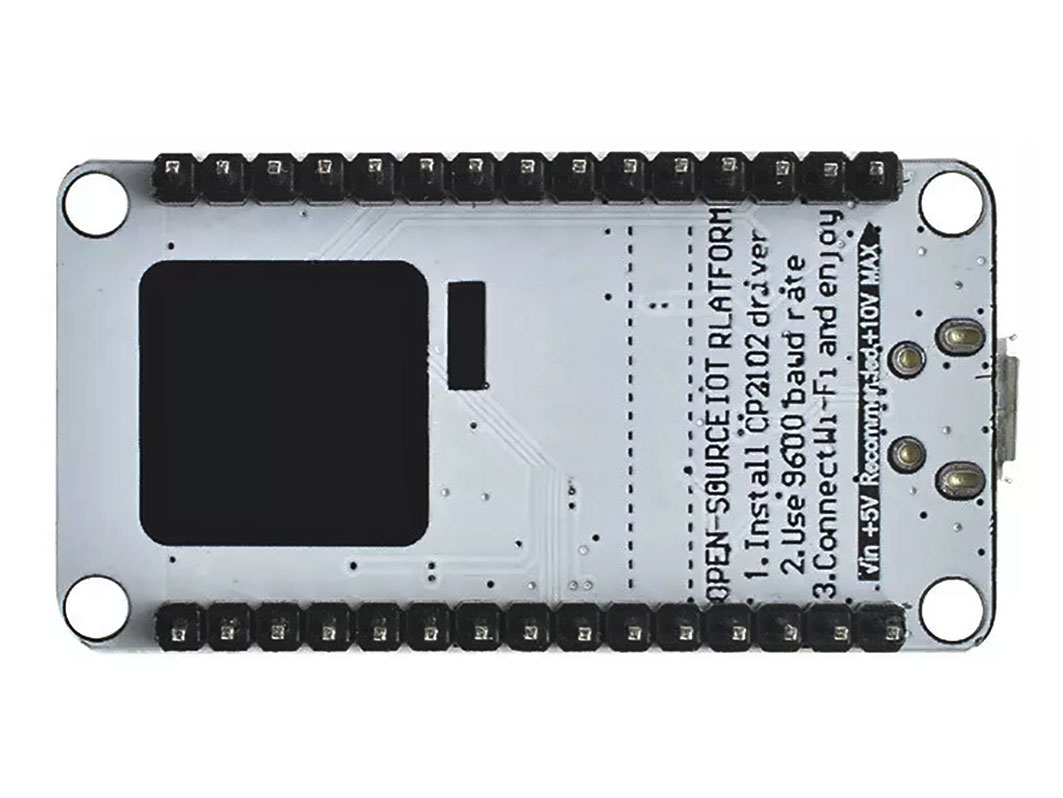

Контроллер NodeMCU ESP8266

Общие сведения

Используйте платформу NodeMCU c модулем Espressif ESP8266 для создания устройств на базе интернета вещей. Плата станет отличным контролером умного дома, веб-сервером для отображения показаний датчиков или мозгом робота управляемого по Wi-Fi.

Подробности

Рассмотрим основные плюшки платы NodeMCU ESP8266

Модуль ESP-12F

Платформа разработки NodeMCU ESP8266 выполнена на модуле ESP-12F (ESP8266MOD) с чипом SoC ESP8266EX.

На модуле также распаяна микросхема Flash-памяти на 4 МБ, индикаторный светодиод и антенна в виде змейки. Чип ESP8266EX основан на процессоре Tensilica L106 семейства Xtensa с тактовой частотой 80 МГц и беспроводным приёмопередатчиком со стандартом Wi-Fi 802.11 b/g/n на частоте 2,4 ГГц.

Чип ESP8266EX и Flash-память размещены под металлической крышкой, которая защищает элементы от внешних помех и снижает радиошумы.

Преобразователь USB-UART CH340

Преобразователь USB-UART на чипе CP2102 обеспечивает связь платформы NodeMCU ESP8266 с USB-портом компьютера. При подключении к ПК — NodeMCU ESP8266 определяется как виртуальный COM-порт.

Преобразователи питания 3V3

На плате расположен преобразователь напряжения AMS1117 для питания модуля ESP-12F и другой логики платформы. Регулятор выдаёт напряжение 3,3 В с максимальным током 500 мА.

Порт micro-USB

Разъём micro-USB предназначен для прошивки и питания платформы NodeMCU ESP8266 по USB. Для коммуникации понадобится кабель Micro USB.

Кнопка RESET

Кнопка RESET служит для ручного сброса питания — аналог кнопки RESET обычного компьютера.

Кнопка FLASH

Кнопка FLASH служит для ручного перевода модуля в режим прошивки:

1. Зажмите кнопку FLASH
2. Нажмите и отпустите кнопку RESET
3. Отпустите кнопку FLASH

Подключение и программирование

1. Подключите NodeMCU ESP8266 к ПК через кабель Micro USB.
2. Для программирования платформы NodeMCU ESP8266 используйте штатную среду Arduino IDE. Весь процесс установки и настройки читайте в нашем руководстве по Arduino IDE
3. По умолчанию IDE настроена только на штатные AVR-платы. Для работы с контроллером NodeMCU ESP8266 — добавьте в менеджере плат поддержку платформ семейства ESP8266 Boards.
4. Если при подключении контроллера NodeMCU ESP8266 в Arduino IDE не появляется новый COM-порт, установите драйвер USB-UART преобразователя для CP2102.

Питание

Для питания платы NodeMCU ESP8266 можно использовать порт Micro USB или контакт Vin.

• При питании через USB используйте блок питания на 5 В с USB-выходом и кабель Micro USB.
• При питании через пин Vin — используйте источник с выходным напряжением от 7 до 12 В. Например блок питания на 9 В или 12 В.

Распиновка

На плате расположены 30 контактных штырей PLS для подключения питания, модулей и сенсоров:

• Всего физических контактов: 30
• Контакты ввода-вывода GPIO: 17
• Контакты с ШИМ: 16
• Контакты с АЦП: 1
• Аппаратные интерфейсы: 2× UART, 1× SPI, 1× HSPI
• Программные интерфейсы: 1× I²C

Доступные альтернативы

Контроллер NodeMCU ESP8266 выполнен на базе модуля ESP-12F с чипом SoC ESP8266EX и предусмотрен для установки на макетную плату. В нашем магазине также доступны платформы в схожем формфакторе на других чипах ESP:

• Контроллер NodeMCU ESP8266
• Контроллер NodeMCU ESP32

Габаритный чертёж

Комплектация

• 1× Контроллер NodeMCU ESP8266

Характеристики

• Модель: Контроллер NodeMCU ESP8266
• Интерфейс USB-UART: CP2102
• Модуль: ESP-12F с чипом ESP8266EX
• Стандарт Wi-Fi: 802.11 b/g/n
• Тактовая частота: 80 МГц
• Flash-память: 4 МБ
• Входное напряжение питания:
  • Через порт USB: 5 В
  • Через пин Vin: 7–12 В
• Напряжение логических уровней: 3,3 В
• Контакты общего назначения:
  • Всего физических контактов: 30
  • Контакты ввода-вывода GPIO: 17
  • Контакты с ШИМ: 16
  • Контакты с АЦП: 1
  • Аппаратные интерфейсы: 2× UART, 1× SPI, 1× HSPI

Ресурсы

Мы также рекомендуем к чтению ссылки на статьи, документации и другие вспомогательные материалы по платформе NodeMCU ESP8266.

Инструкции

• Установка и настройка среды Arduino IDE
• Установка поддержки платформы NodeMCU ESP8266 в Arduino IDE
• Драйвер на чип USB-UART преобразователя CP2102

Файлы

• Datasheet на модуль ESP-12F
• Datasheet на чип SoC ESP8266EX
• Datasheet на чип USB-UART преобразователя CP2102
• Datasheet на преобразователь питания AMS1117 на 3,3 В.
