Датчик температуры и влажности - i2c (Metro-модуль)

Общие сведения:

Модуль Metro - Датчик температуры и влажности - является цифровым датчиком определения температуры окружающей среды и относительной влажности воздуха. Для передачи данных используется шина I2C. К одной шине I2C можно подключить более 100 модулей. Модуль можно использовать в любых проектах где требуется датчик температуры и влажности, например, в метеостанциях, термометрах, гигрометрах, умных теплицах, увлажнителях воздуха, для контроля условий хранения складах и т.д.

Подробнее про модуль.

Видео:

Характеристики:

• Напряжение питания: 5 В (постоянного тока)
• Потребляемый ток: до 15 мА.
• Диапазон измерений влажности: от 0 до 100 %.
• Диапазон измерений температуры: от -40 до +80 °С.
• Интерфейс: I2C.
• Скорость шины I2C: 100 кбит/с.
• Адрес на шине I2C: устанавливается программно (по умолчанию 0x09).
• Уровень логической 1 на линиях шины I2C: 3,3 В (толерантны к 5 В).
• Уровень логической 1 на выводах ADR: 3,3 В (толерантны к 5 В).
• Рабочая температура: от -40 до +85 °С.
• Габариты: 35,56 х 25,40 мм (1400 x 1000 mil).
• Вес: 5 г.

Все модули линейки «Metro» выполнены в одном формате:



Подключение:

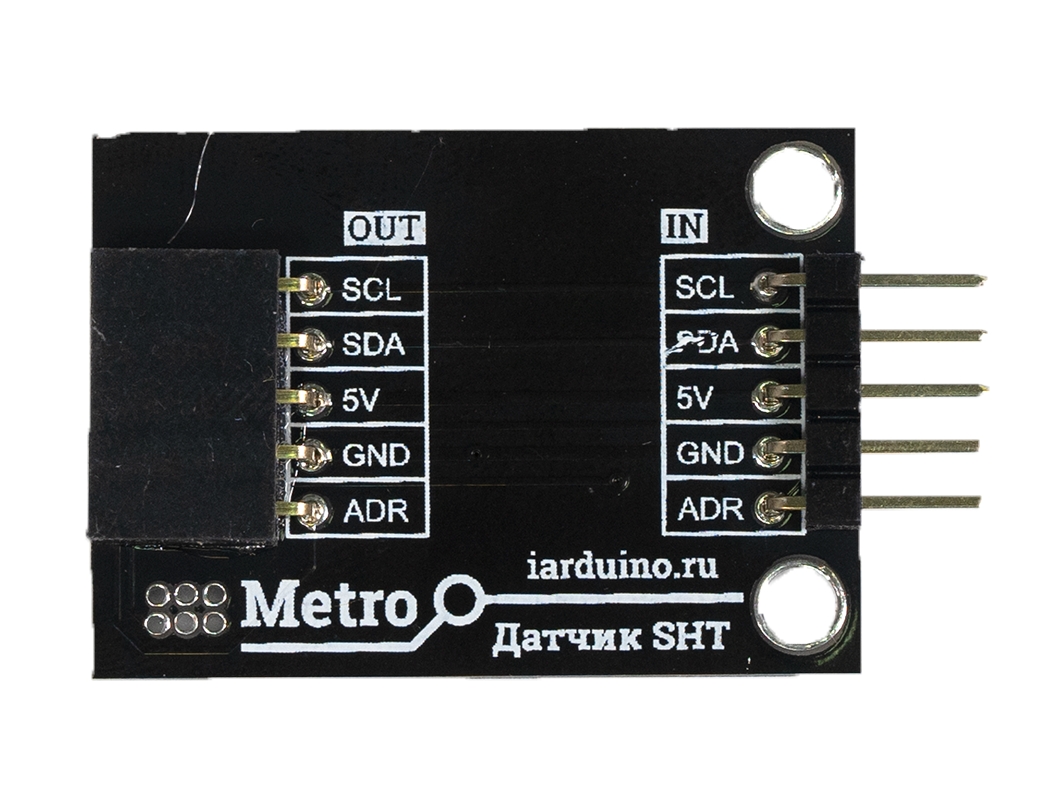

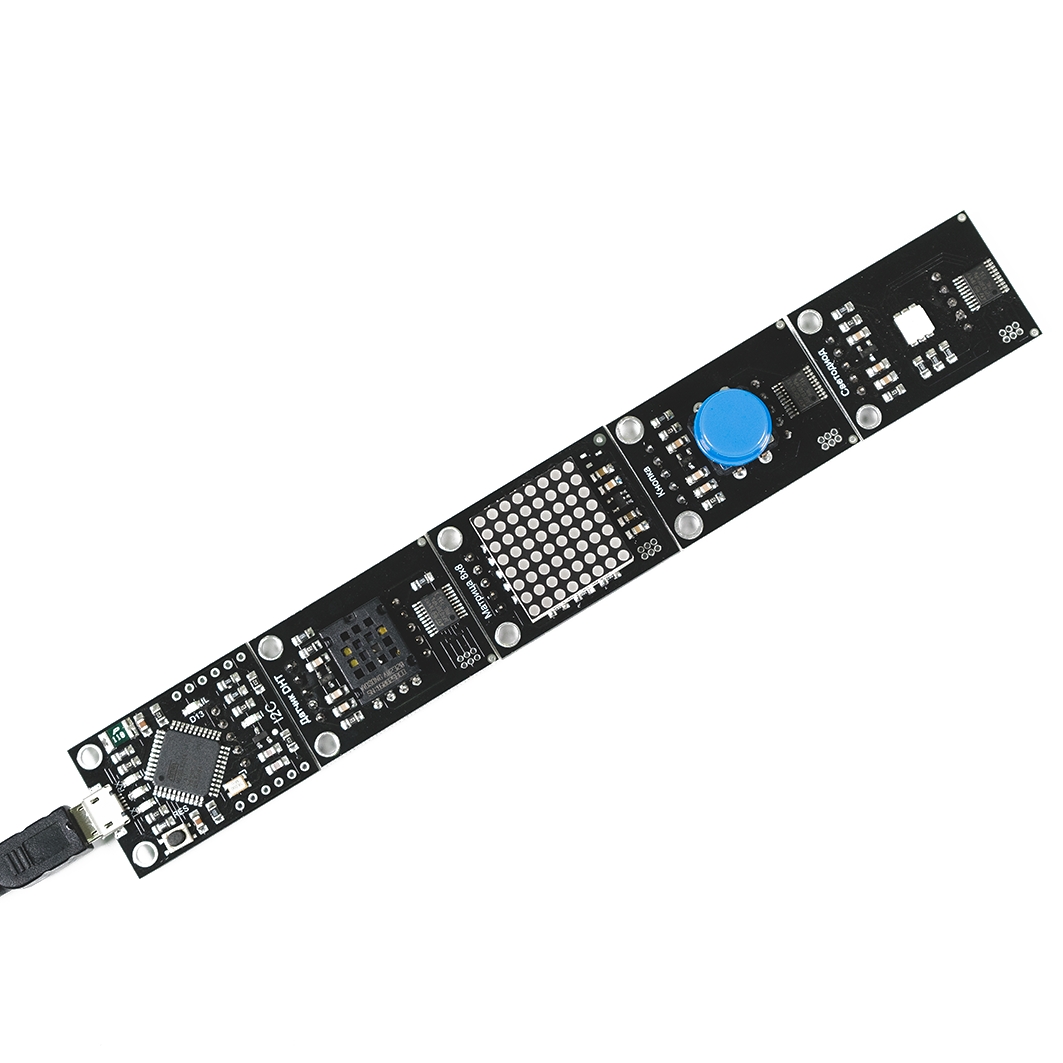

У модуля имеются две колодки выводов: IN (вход) - штыревой разъем и OUT (выход) гнездовой разъем. Все модули подключаются друг к другу соединяя выход предыдущего модуля со входом следующего, образуя состав из модулей Metro в котором первым «вагоном» является плата управления Metro Leonardo или Metro ESP.

Инструкция по подключению.

Для работы с любыми модулями линейки «Metro», нами разработана библиотека iarduino_Metro.

Инструкция по установке библиотеки.

Комплектация:

• 1x Модуль Metro - Датчик температуры и влажности.
