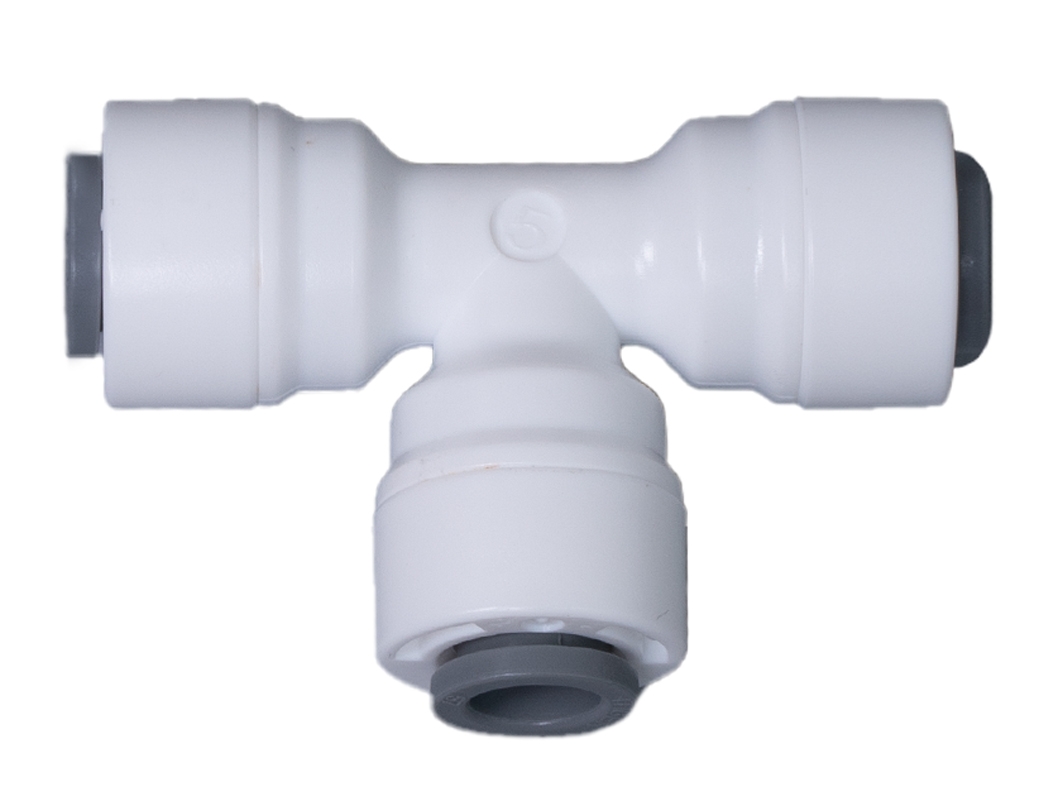

Фитинг Type-T (PF JG 1/4” – PF JG 1/4” – PF JG 1/4”)

Используйте фитинги John Guest (JG) для выполнения различных соединений при прокладке бытовых систем хозяйственного или питьевого водоснабжения. Это могут быть устройства для очистки питьевой воды, льдогенераторы, кофейные автоматы, кулеры с водой и т.д. Главная задача фитинга — создать герметичное соединение между изделиями.

Конкретно фитинг для трубки Type-T (PF JG 1/4” – PF JG 1/4” – PF 1/4”) служит для соединения трёх магистральных труб JG размером 1/4 дюйма.

Фитинг марки JG 1/4” входит в систему быстросъемных фитингов и коннекторов с цанговыми соединениями JG (John Guest). А ещё соединитель подходит ко всем моделям фильтров очистки воды: Аквафор, Барьер, Гейзер и т.д.

Подробности

Штуцер тройникового исполнения Type-T (PF JG 1/4” – PF JG 1/4” – Tube 1/4”) разработан для соединения трёх трубных магистралей:

• Первая магистраль PF JG 1/4” – цанговый замок Push-Fit John Guest размером 1/4 дюйма для подключения труб John Guest размером 1/4 дюйма (Tube JG 1/4”).
• Вторая магистраль PF JG 1/4” – цанговый замок Push-Fit John Guest размером 1/4 дюйма для подключения труб John Guest размером 1/4 дюйма (Tube JG 1/4”).
• Третья магистраль PF JG 1/4” – цанговый замок Push-Fit John Guest размером 1/4 дюйма для подключения труб John Guest размером 1/4 дюйма (Tube JG 1/4”).

Фитинг не имеет запаха и вкуса, а также не содержит кислотообразующих химических веществ, что позволяет использовать соединитель в системах питьевого водоснабжения.

Быстросъемные соединения John Guest

Фитинги John Guest — это быстросъемные цанговые соединения, которые позволяют быстро собрать сложные трубопроводные системы без необходимости использования специализированных инструментов, сварочных работ или герметиков. Уникальная конструкция цангового замка прочно и надежно удерживает трубу, при этом без деформации самой трубы и не ограничивая поток. Фитинги JG устойчивы к коррозии и полностью разборны, что повышает производительность системы и сокращает время простоя во время технического обслуживания.

Конструкция

Корпус фитинга выполнен из полипропилена (ПП) с уплотнительными кольцами из этилен-пропиленового каучука (СКЭП). Для удержания входной трубы на фитинге расположены цанговые замки с металлически зубьями.

Соединение трубы c фитингом Push-Fit JG

1. Отрежьте трубу нужного размера.
2. Вставите конец трубы в отверстие фитинга до упора.
3. Проверьте надёжность соединения — слегка потяните трубку в обратном направлении, вытащить ее таким способом без повреждения элементов конструкции невозможно. Цанга в фитинге имеет зубцы из нержавеющей стали, которые надежно фиксируют трубку, а уплотнительное кольцо обеспечивает постоянную герметичность.

Вот и всё John Guest соединение готово к работе под давлением.

Разъединение трубы c фитингом Push-Fit JG

Для разъединение трубы — утопите кольцо цанги на фитинге и вытяните трубу.

Все фитинги John Guest: соединители, отсечные шаровые краны, коннекторы и трубки могут соединятся и разъединятся многократно.

Применение

Фитинг John Guest используются для соединения как «транспортная магистраль» при прокладке бытовых систем хозяйственного или питьевого водоснабжения. Это могут быть устройства розлива пива, автомат напитков, кофейные аппараты и т.д.

Альтернативы и сопутствующие

Штуцер Type-T (PF JG 1/4” – PF JG 1/4” – PF JG 1/4”) служит для соединения трёх магистральных трубок JG 1/4”. Если нужно соединить только две магистрали, возьмите фитинг Type-I (PF JG 1/4” – PF JG 1/4”)

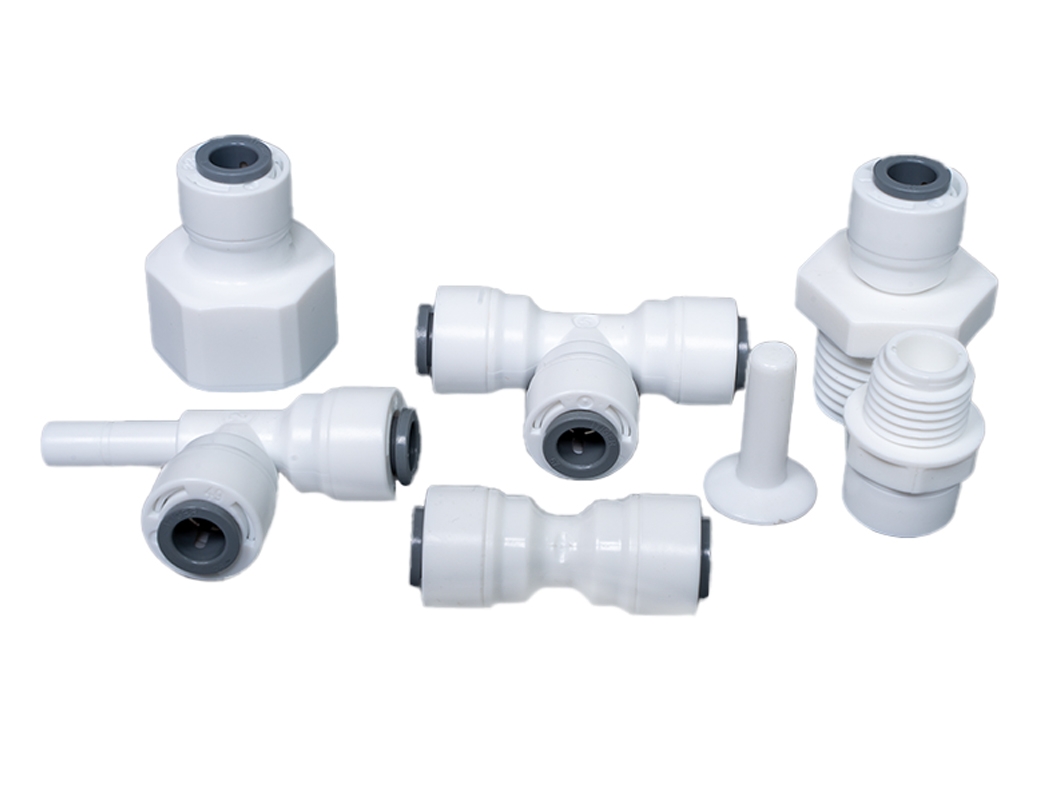

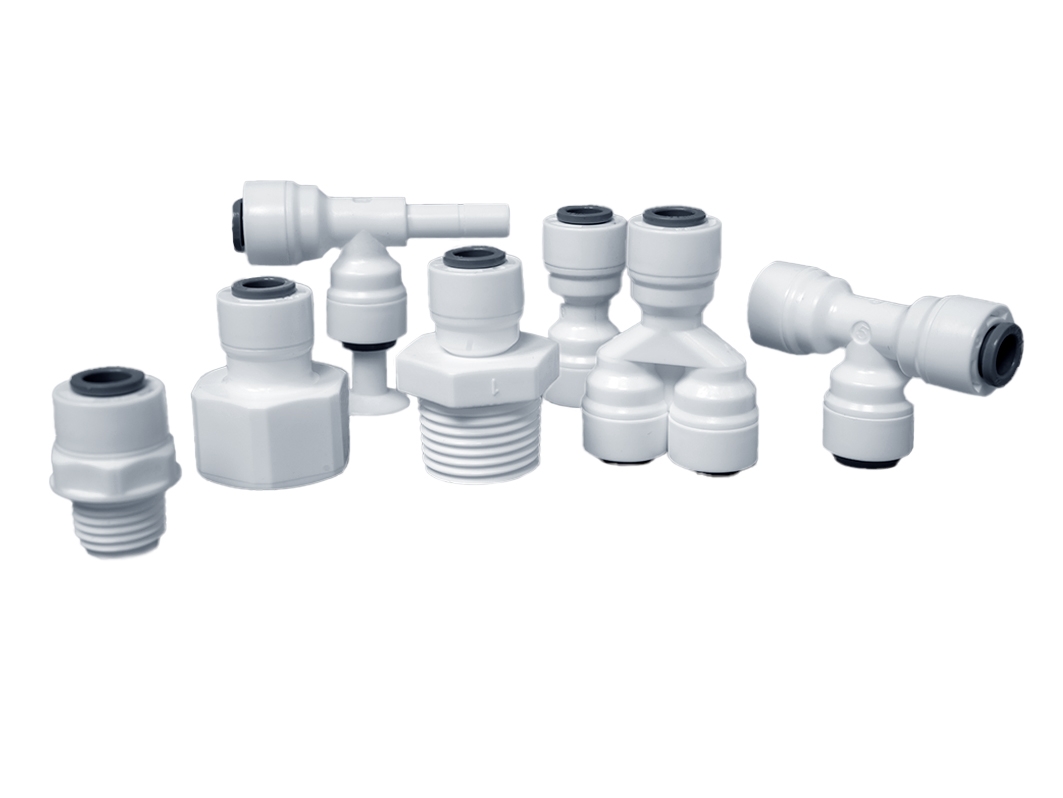

А вообще при построении систем водоснабжения одного фитинга будет явно маловато, вам скорей всего понадобятся магистральные трубки JG 1/4” и дополнительные быстросъёмные соединители John Guest. В нашем магазине представлена целая линейка фитингов JG на любой вкус и цвет.

Габаритный чертёж

Комплектация

• 1× Фитинг Type-T (PF JG 1/4” – PF JG 1/4” – PF JG 1/4”)

Характеристики

• Модель: Фитинг Type-T (PF JG 1/4” – PF JG 1/4” – PF JG 1/4”)
• Совместимость: трубки и соединители John Guest (JG)
• Тип исполнения: тройниковый Type-T
• Количество подключаемых магистралей: 3
• Первая магистраль: Push-Fit JG 1/4” для Tube JG 1/4”
• Вторая магистраль: Push-Fit JG 1/4” для Tube JG 1/4”
• Третья магистраль: Push-Fit JG 1/4” для Tube JG 1/4”
• Цвет: белый
• Температура эксплуатации: от 0 до 60°C
• Материал корпуса и цанги: полипропилен (ПП)
• Материал зубьев цанги: нержавеющая сталь
• Материал уплотнительного кольца: этилен-пропиленовый каучук (СКЭП)
