433МГц антенна пружинная, под пайку (5 шт.)

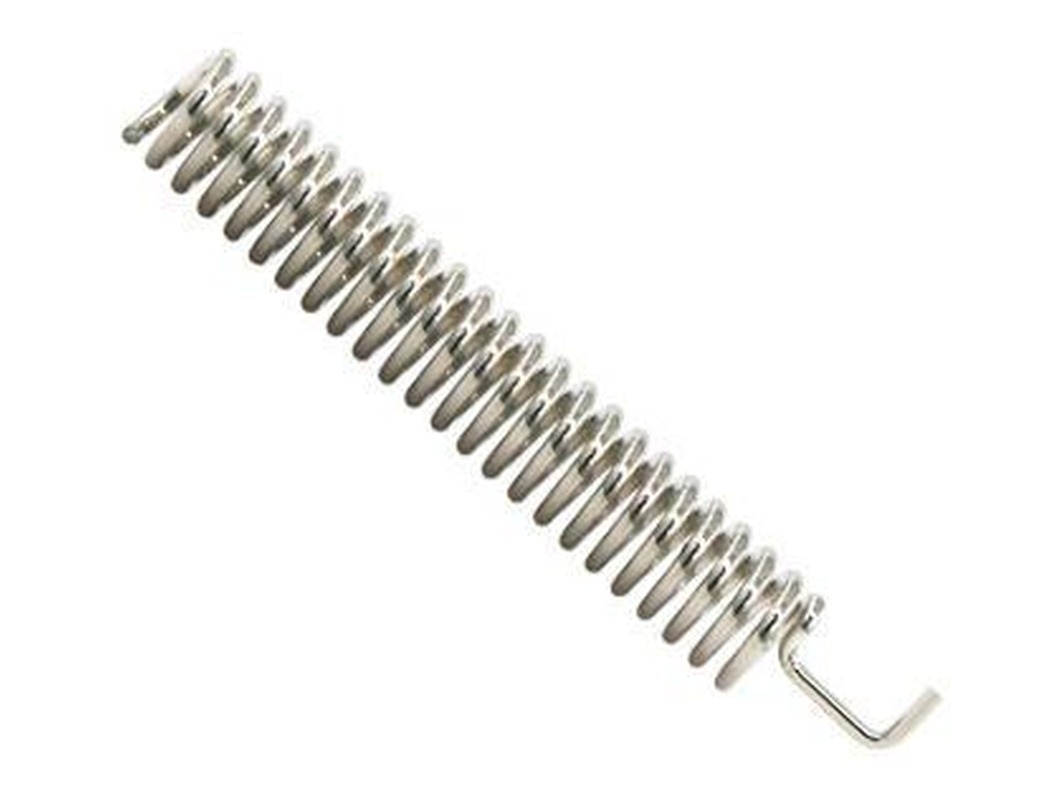

433МГц антенна пружинная, под пайку — компактная спиральная (helical) антенна диапазона 433 МГц. Разъём ей не нужен: у антенны есть готовый Г-образный вывод, который вставляется в монтажное отверстие и припаивается прямо к плате. Это самый простой способ дать нормальную антенну радиомодулю, у которого выведена только площадка ANT.

Заводское обозначение — TX433-TH-3, производитель EBYTE (Chengdu Ebyte Electronic Technology Co., Ltd.).

Характеристики

• Рабочая частота: 433 МГц (диапазон 423–443 МГц)
• Коэффициент усиления: 1 dBi
• КСВН (SWR): не более 3
• Волновое сопротивление: 50 Ом
• Допустимая мощность: 10 Вт
• Поляризация: вертикальная, диаграмма направленности круговая
• Подключение: под пайку, без разъёма (вывод 6,1 мм с загибом 3,1 мм)

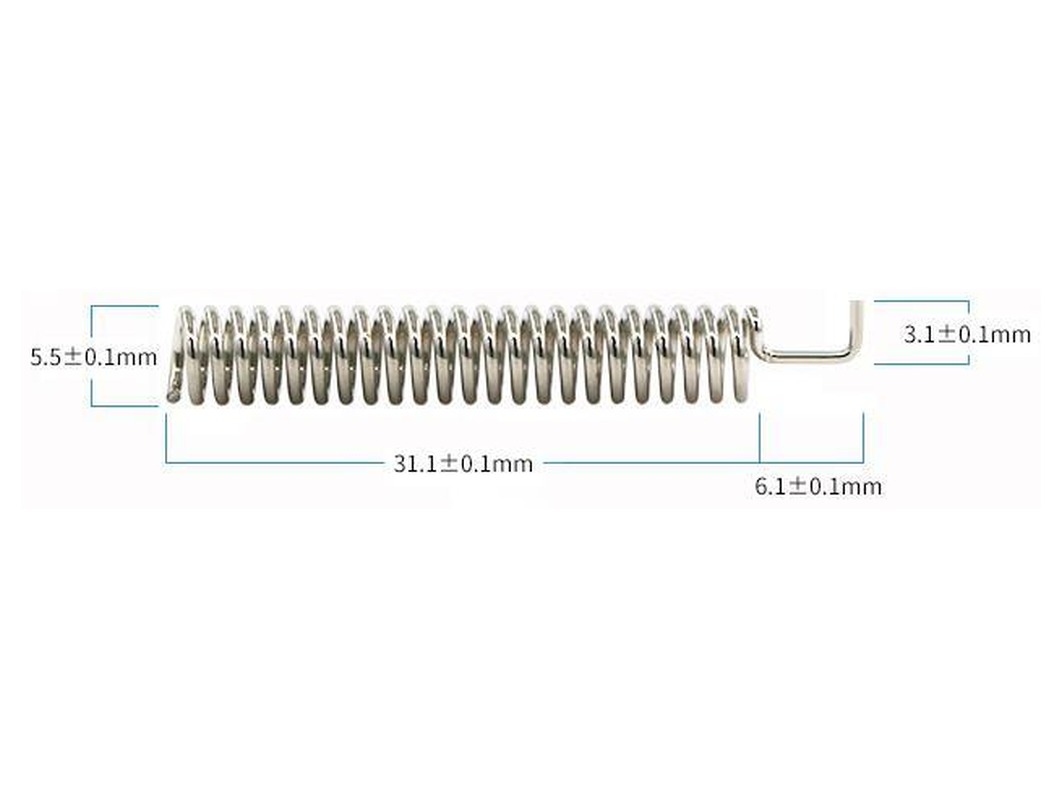

• Габариты: длина 37 мм, диаметр пружины 5,5 мм
• Цвет: серебристый
• Рабочая температура: от −30 до +75 °C
• Соответствует RoHS
• Вес одной антенны: 0,3 г

В ранней редакции паспорта (v1.0) для этой же антенны указаны диапазон 410–450 МГц, усиление 1,5 dBi и КСВН не более 1,5. Мы приводим цифры действующей редакции паспорта v3.3 — они строже.

Где применяется

• приёмники и передатчики 433 МГц: STX882 + SRX882 и аналогичные пары;
• радиомодули дальней связи 433 МГц: HC-12, si4432, модули LoRa;
• охранные извещатели, метеостанции, пульты и брелоки, приборы учёта с радиовыходом.

Документация

• Паспорт TX433-TH-3 (EBYTE, редакция v3.3, английский)
• Руководство TX433-TH-3 (EBYTE, редакция v1.0: чертёж с размерами и график КСВН)

Комплектация

• 5x 433МГц антенна пружинная, под пайку (TX433-TH-3).
