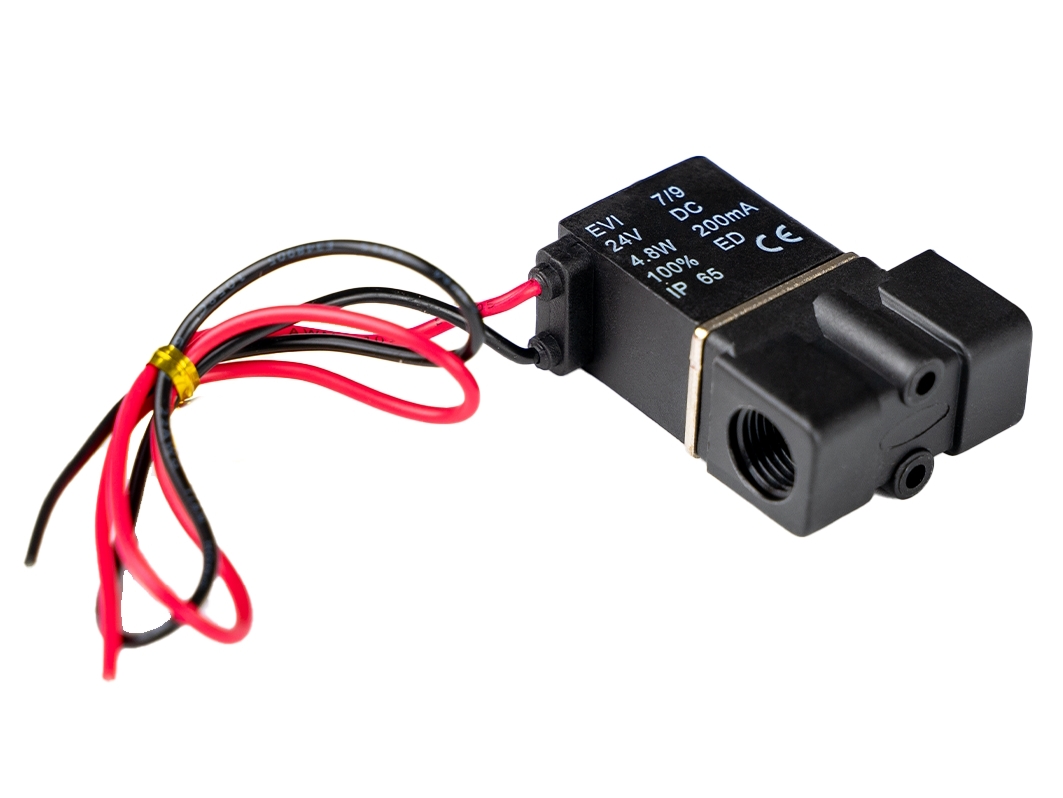

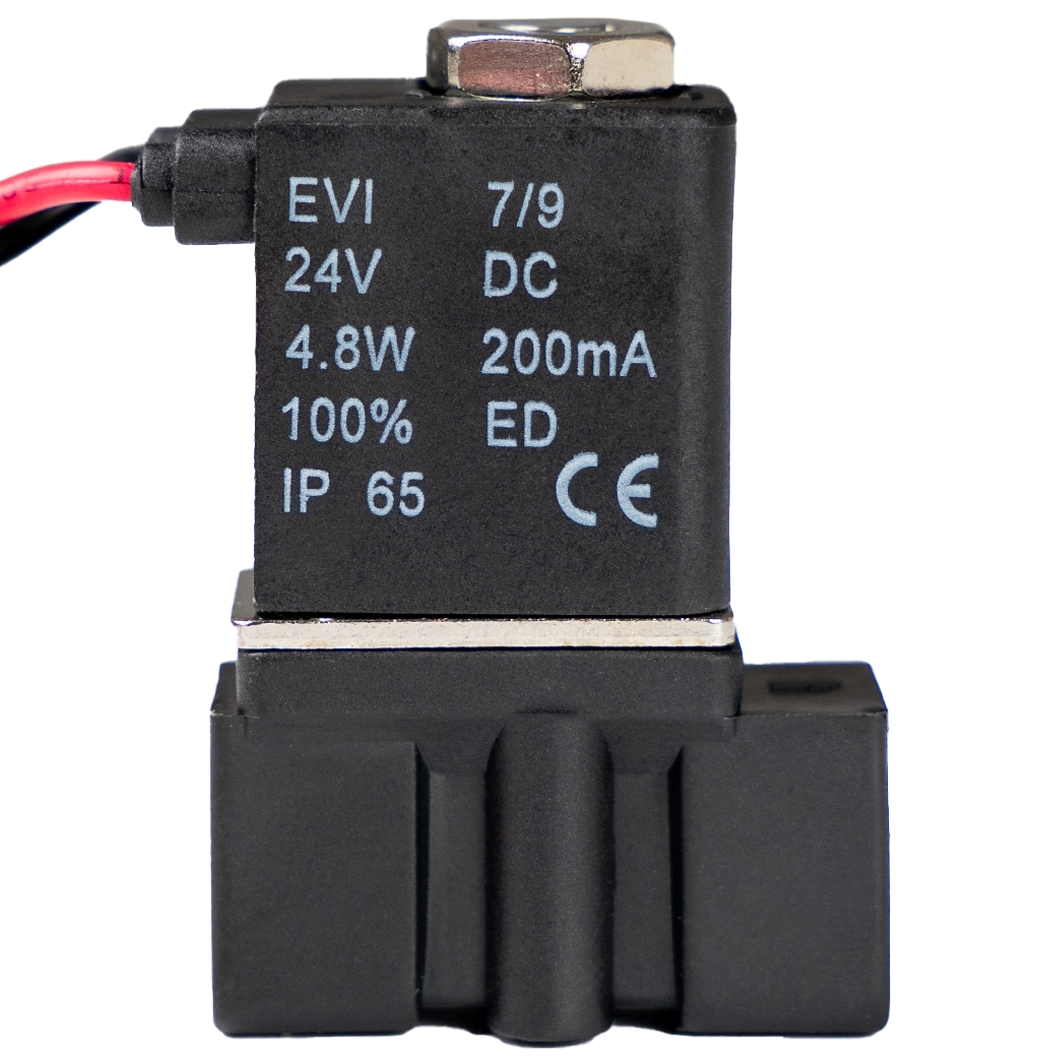

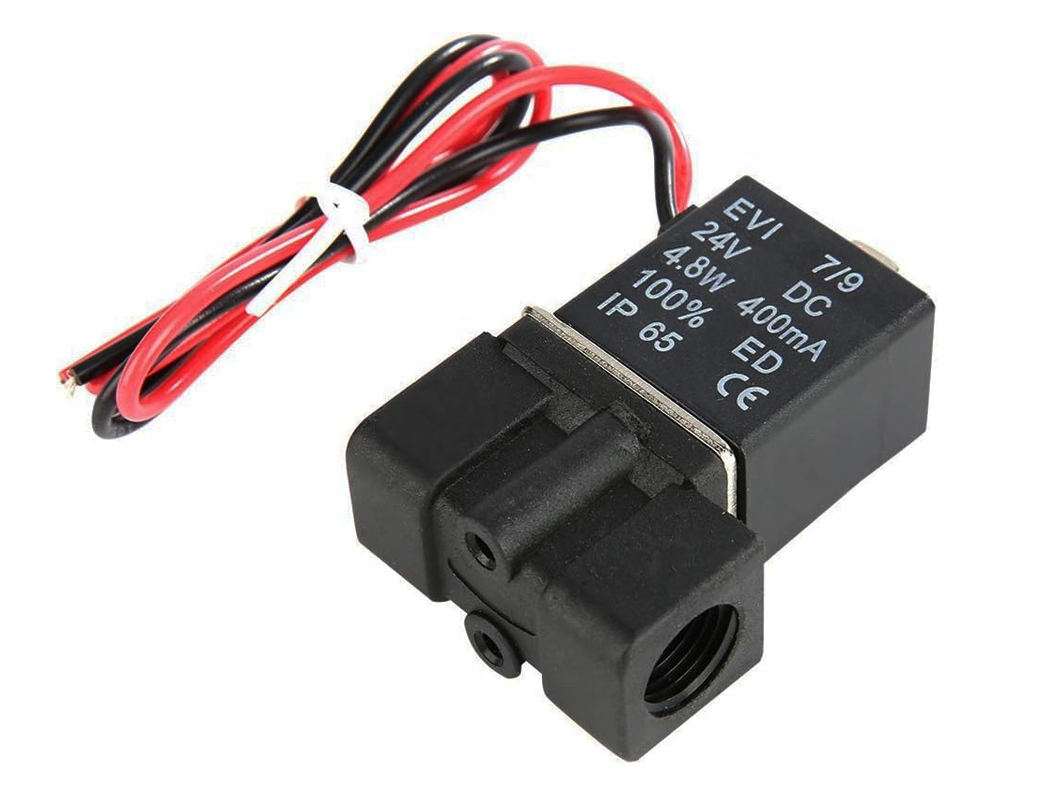

Соленоидный клапан 2P025-08 (ВР 1/4”, 24 В, NC)

Используйте соленоидный клапан 2P025-08 с рабочим напряжением 24 В для контроля движения жидкой и газообразной рабочей среды внутри трубных магистралей. Электромагнитный клапан поможет с управлением воды в системах автополива, дозированием газа в лабораториях или движением масла на производстве.

Подробности

Соленоидный клапан — это электромагнитное устройство, которое с помощью электрической энергии может контролировать через себя поток движения жидкой и газообразной рабочей среды. Модель 2P025-08 выполнена в виде крана соединителя для коммуникации двух труб с внутренней резьбой 1/4 дюйма, однако вместо вентиля на девайсе расположен электронный блок на базе соленоидного клапана с двумя выходными проводами.

В основе соленоидного блока — индукционная катушка с подвижным ферромагнитным сердечником или вернее сказать плунжером. Соленоид может быть в двух режимах: ON и OFF

• Режим OFF: если на катушку не подавать напряжение → плунжер прижат возвратной пружиной закрывая проходное отверстие → рабочая среда не проходит через клапан.
• Режим ON: если на катушку подать напряжение → внутри катушки возникает магнитное поле → поле поднимает плунжер → проходное отверстие открывается → рабочая среда протекает через клапан. Как только ток пропадёт, соленоид входит в режим OFF → возвратная пружина возвращает плунжер в исходное положение → среда снова перестаёт проходить через клапан.

Модель 2P025-08 относится к двухходовому клапану прямого действия: для открытия или закрытия клапана не требуется никакого перепада давления между входом и выходом. Положение по умолчанию Normal Close (NC): без напряжения на электромагнитной катушке — соленоид закрыт и среда не проходит через клапан.

Соленоидный клапан 2P025-08 рассчитан на мощность 4,8 Вт, питается от 24 В и потребляет ток до 200 мА.

Подключение и программирование

Для коммуникации трубных магистралей на соленоидном клапане расположены два отверстия: входное для подключения входной магистрали и выходное для подключения выходной магистрали. Направления входа и выхода помогут стрелочки на корпусе устройства. Диаметр отверстий 12,5 мм с внутренней резьбой 1/4 дюйма (ВР 1/4”), которые совместимы со всеми сантехническими изделиями с наружной резьбой 1/4 дюйма (НР 1/4”). Клапан также можно подключить к системе быстросъемных соединителей John Guest (JG) через фитинг Type-I (PF JG 1/4” – НР 1/4”).

Для перехода соленоида в активное состояние достаточно приложить 24 В на его провода. Однако, для создания умных девайсов понадобится:

1. Управляющая плата, например Arduino или Raspberry Pi.
2. Силовой коммутатор, например реле или силовой ключ.

Альтернативы и сопутствующие

Данный соленоид 2P025-08 рассчитан на напряжение 24 В. В нашем магазине также есть модификация 2P025-08 на 12 В.

Габаритный чертёж

Комплектация

• 1× Соленоидный клапан 2P025-08 для трубки (ВР 1/4”, 24 В, NC)

Характеристики

• Модель: Соленоидный клапан 2P025-08 для трубки (ВР 1/4”, 24 В, NC)
• Напряжение питания: 24 В
• Потребляемый ток: до 200 мА
• Мощность: 4,8 Вт
• Рабочая среда: воздух, вода, масло
• Тип работы: прямого действия
• Входной разъём для трубки: ВР 1/4”
• Выходной разъём для трубки: ВР 1/4”
• Пропускная способность CV: 0,23 м³/ч
• Вязкость жидкости: до 20 cST
• Положение: нормально закрытый / Normal Closed (NC)
• Рабочее давления: 0–3,5 МПа
• Температура эксплуатации: 0–100°C
• Материал корпуса: технополимер PPSU
• Аппаратный интерфейс: 2 свободных провода
• Программный интерфейс: ON / OFF
• Класс защиты: IP65
