Твердотельное реле (Trema—модуль) для Arduino

Общие сведения

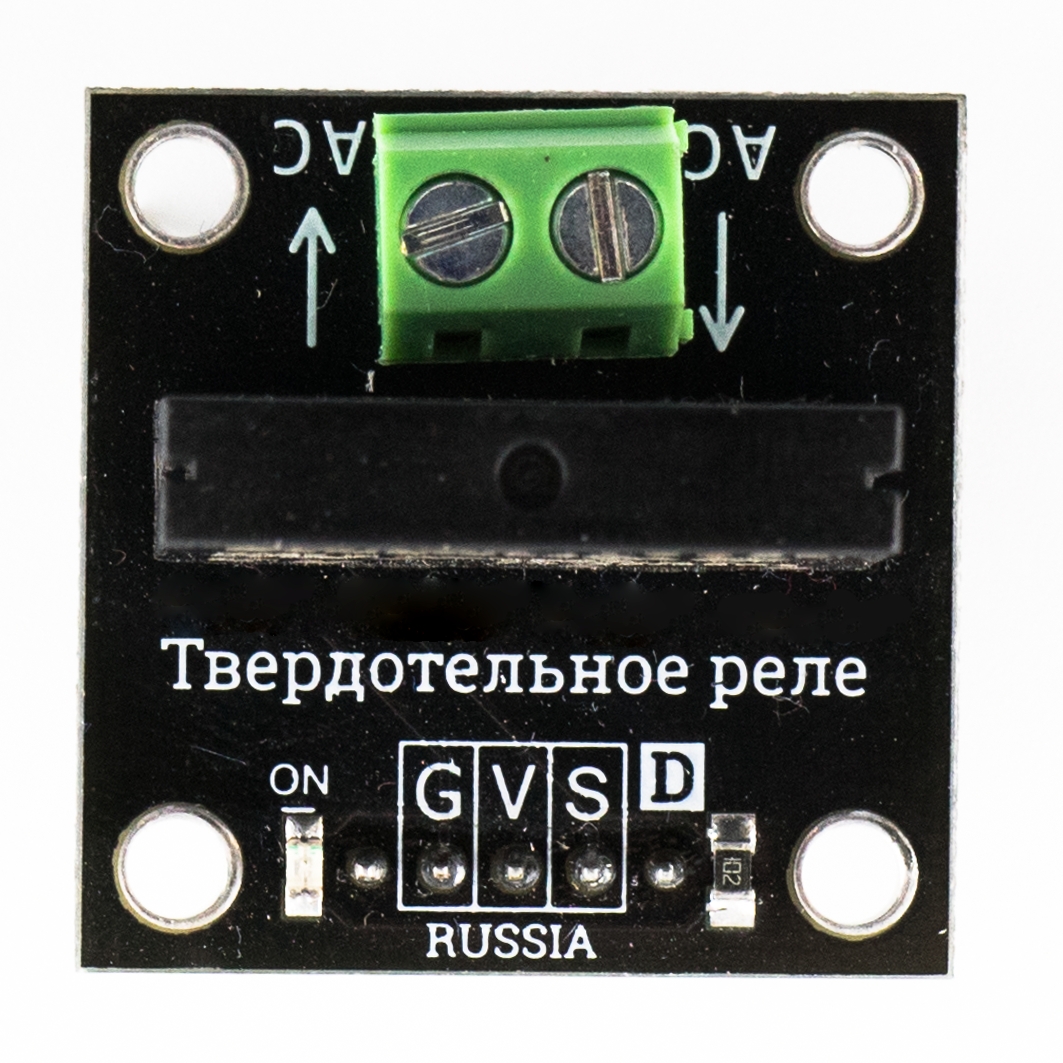

Trema-модуль Твердотельное реле (SSR - Solid-state relay) — предназначено для замыкания выходной цепи переменного тока (с номинальным напряжением до 240 В), при подаче управляющего сигнала 5 В постоянного тока на вход модуля.

Данный модуль можно использовать для управления приборами подключаемыми к сети 220 В (осветительные, бытовые и т.д. с током потребления до 2 А).

Подробнее про модуль.

Видео

Характеристики

• Напряжение срабатывания на входе (S): > 4 В (номинально 5 В)
• Максимальное напряжение на входе (S): < 6 В
• Максимальный ток, на входе (S) модуля: < 12 мА, при Vcc = 5 В.
• Номинальное напряжение нагрузки (AC): 120 ... 240 В, переменного тока 50/60 Гц
• Пиковые значения напряжения нагрузки (AC): 75 ... 264 В, переменного тока 50/60 Гц
• Падение напряжения в цепи нагрузки (AC): <1,6 В
• Номинальный ток нагрузки (AC): 0,1 ... 2 А
• Пиковое значение тока нагрузки (AC): 30 А (не повторяющееся и не дольше 20 мс)
• Ток утечки в цепи нагрузки (AC): 1 мА, при напряжении 100 В. 1,5 мА, при напряжении 200 В.
• Максимальное время срабатывания: < 1 мс после пересечения нуля.
• Рабочая температура: -30 ... 80 °C, при относительной влажности воздуха < 85 %
• Температура хранения: -30 ... 100 °C
• Габариты: 30х30х30 мм (с учётом колодки выводов)
• Вес: 9 г

Все модули линейки "Trema" выполнены в одном формате

Подключение

Для удобства подключения к Arduino воспользуйтесь Trema Shield, Trema Power Shield, Motor Shield или Trema Set Shield.

Вход (S) Trema-модуля Твердотельное реле подключается к любому выводу Arduino. Выход (AC) модуля (клеммник) подключается в разрыв фазы силовой цепи переменного тока.

Инструкция по подключению.

Комплектация

• 1x Trema-Модуль Твердотельное реле;
• 1x Трёхпроводной шлейф;

Ссылки

• Wiki - Твердотельное реле (Trema-модуль);
