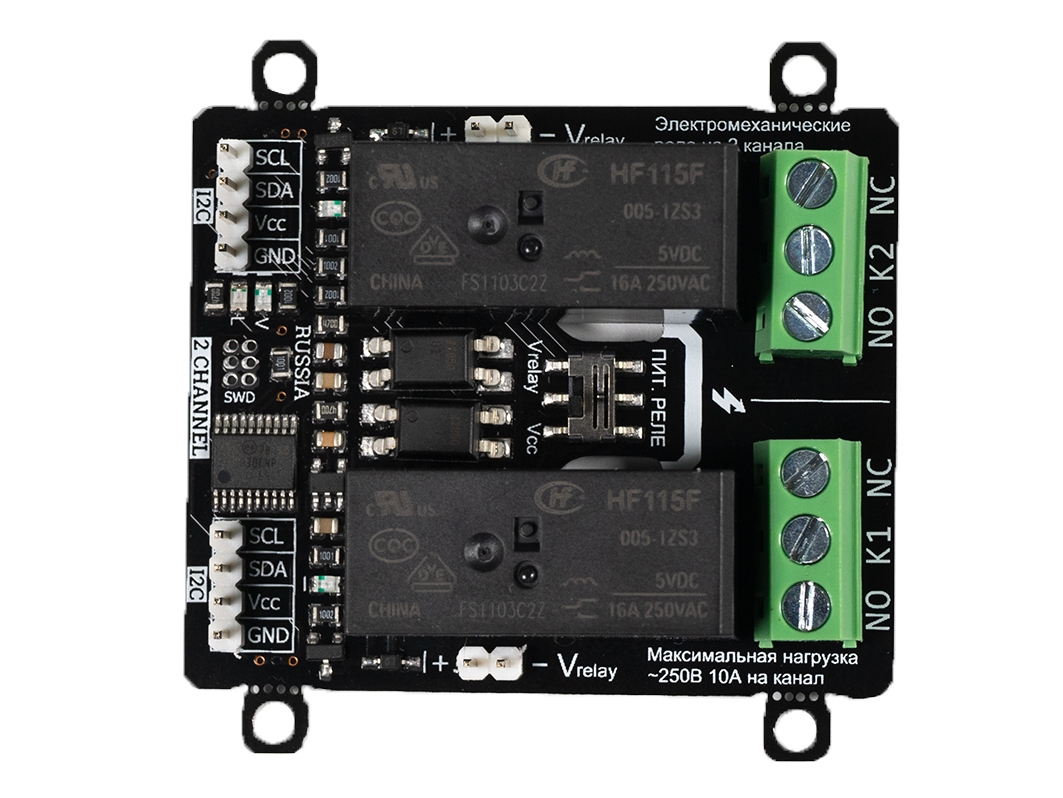

Модуль реле, 2-канала, FLASH-I2C

Общие сведения

Модуль реле, 2-канала, i2c - flash — является устройством коммутации, которое позволяет подключать и отключать устройства к сети переменного тока до 250В. При этом устройства подключённые через выходные контакты модуля, не должны потреблять более 10А переменного тока (на каждый канал).

Управление модулем осуществляется по шине I2C. Модуль относится к линейке «Flash», а значит к одной шине I2C можно подключить более 100 модулей, так как их адрес на шине I2C (по умолчанию 0x09), хранящийся в энергонезависимой памяти, можно менять программно.

Модуль можно использовать в любых проектах где требуется управлять устройствами с напряжением питания до 250В и потреблением переменного тока до 10А.

Подробнее про модуль.

Видео

Характеристики

• Напряжение питания логики: 5 В (постоянного тока).
• Напряжение питания обмоток реле: 5 В (постоянного тока).
• Ток потребляемый логикой модуля: до 20 мА.
• Ток потребляемый обмоткой реле: до 80 мА (на каждый канал).
• Коммутируемое напряжение: до 250 В (переменного тока).
• Коммутируемый ток: до 10 А (на каждый канал).
• Количество каналов: 2.
• Интерфейс: I2C.
• Скорость шины I2C: 100 кбит/с.
• Адрес на шине I2C: устанавливается программно (по умолчанию 0x09).
• Уровень логической 1 на линиях шины I2C: 5 В.
• Рабочая температура: от -40 до +65 °C.
• Габариты с креплением: 55 х 55 мм.
• Габариты без креплений: 55 х 45 мм.
• Вес: 40 г.

Подключение

Для удобства подключения к Arduino воспользуйтесь Trema Shield.

Модуль подключается к Arduino по аппаратной или программной шине I2C или к Raspberry Pi по аппаратно шине I2C. Логические уровни шины I2C по умолчанию 5 В.

На плате модуля имеются два разъема для подключения модуля к шине I2C. Шина подключается к любому разъему I2C, а второй разъем можно использовать для подключения следующего модуля, или других устройств к той же шине.

Инструкция по подключению к Arduino.

Инструкция по подключению к Raspberry Pi

Для работы с модулями реле и силовыми ключами линейки «Flash», нами разработаны библиотеки iarduino_I2C_Relay для Arduino и pyiArduinoI2Crelay для Raspberry Pi, позволяющие реализовать все функции модуля.

Инструкция по установке библиотеки для Arduino.

Инструкция по установке библиотеки для Raspberry Pi

Комплектация

• 1x Модуль реле, 2 канала, I2C, Flash;
• 1х Четырёхпроводной шлейф шины I2C;
