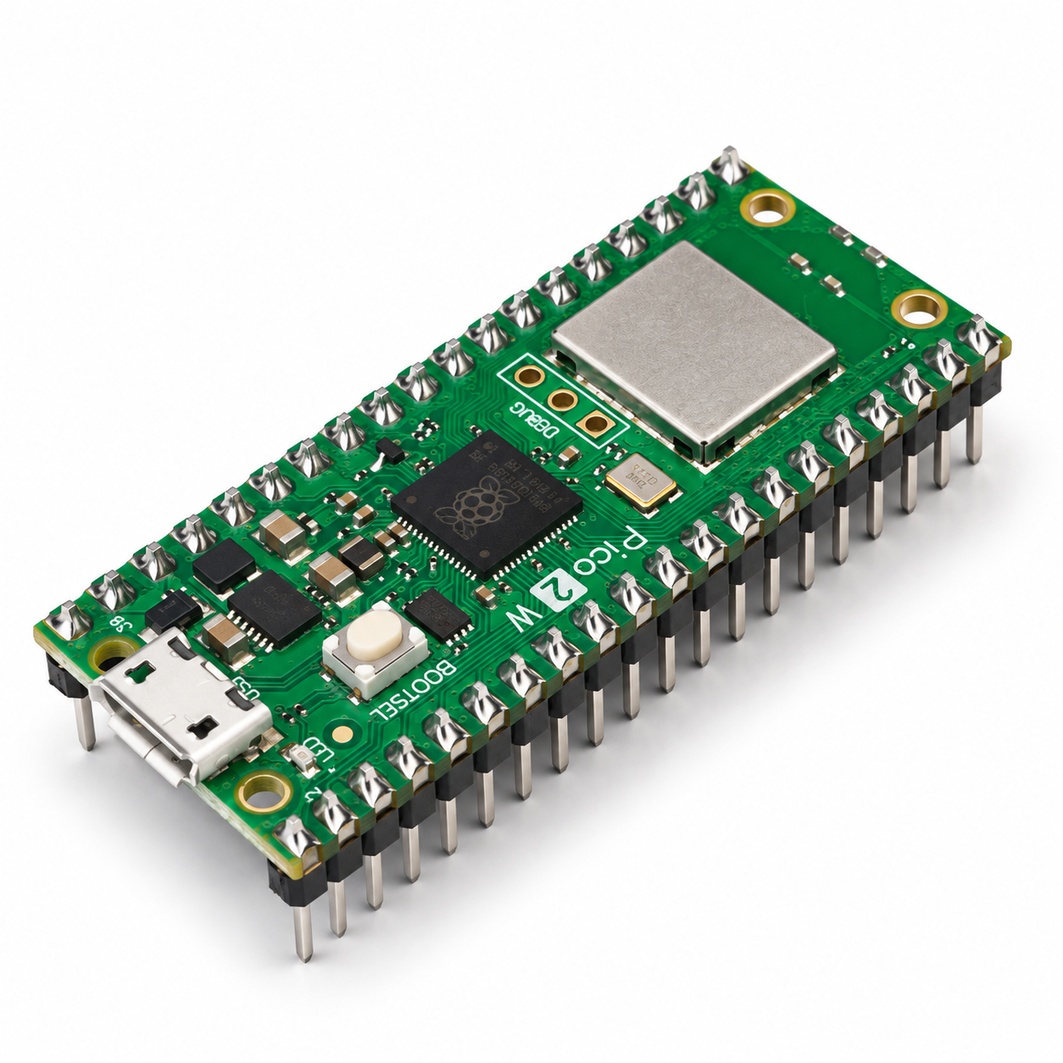

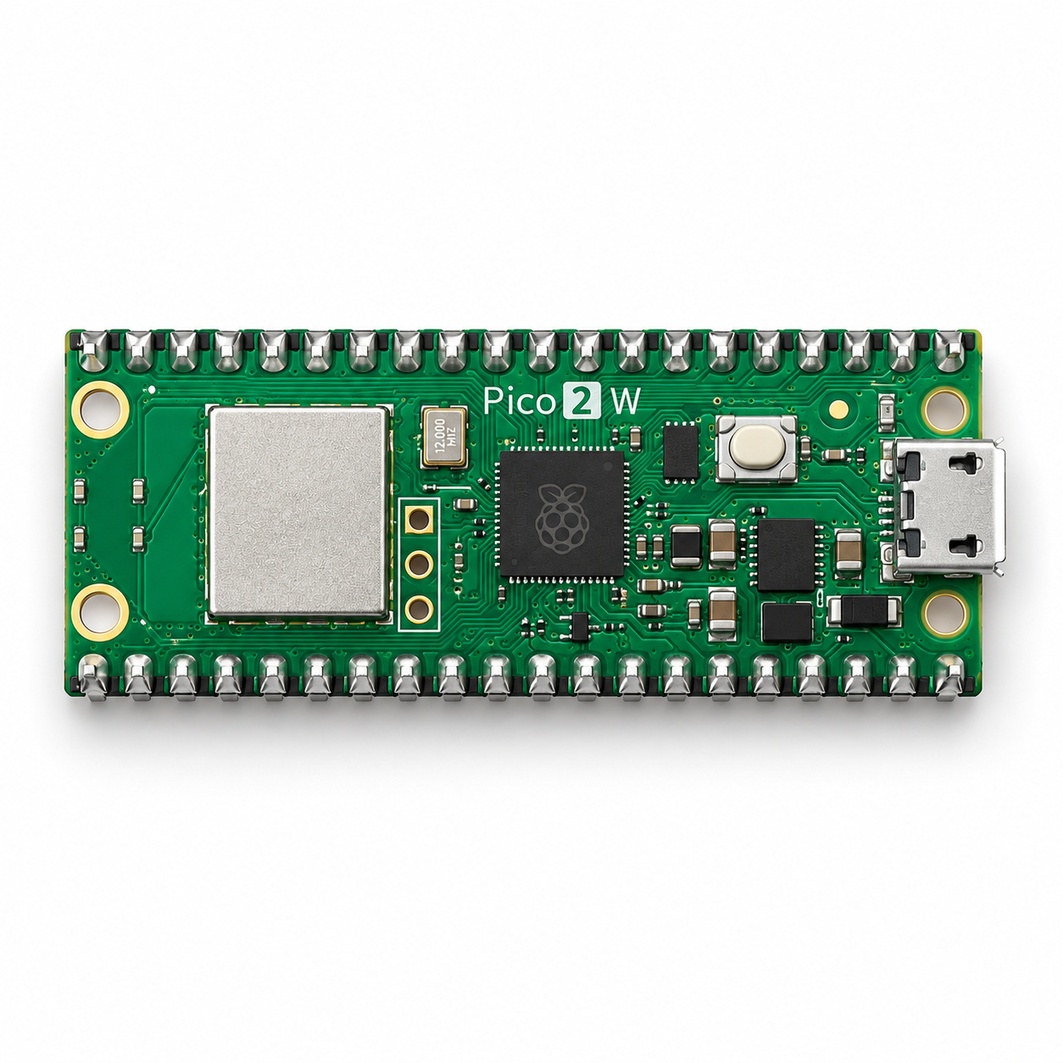

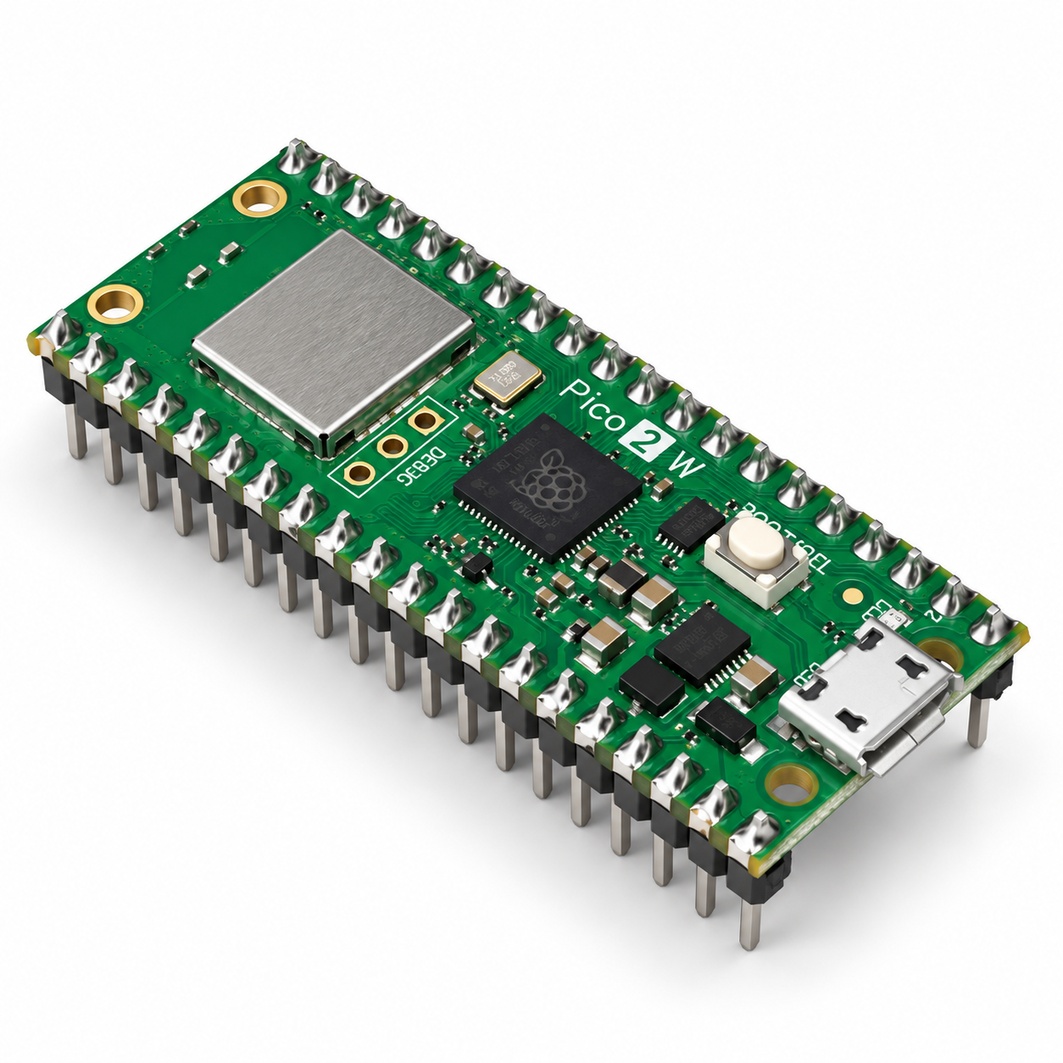

Плата Pico 2 W на микроконтроллере RP2350 — компактный контроллер с беспроводной связью для самоделок: от гирлянды и метеостанции до умного дома и робота, которым управляют по Wi-Fi. Штыревые разъёмы уже припаяны, так что плату можно сразу вставить в макетную плату или подключить проводами «мама».
Это не оригинальная плата Raspberry Pi, а совместимая. Размер, форма и расположение выводов у неё такие же, как у Raspberry Pi Pico 2 W, микроконтроллер — тот же RP2350 производства Raspberry Pi. Отличие видно по маркировке: на плате нет логотипа и надписей Raspberry Pi, знаков FCC и UKCA. Если вам нужен именно оригинал — смотрите Raspberry Pi Pico 2 W (Без ног).
Подробности
Микроконтроллер RP2350
RP2350 — чип собственной разработки Raspberry Pi. Внутри сразу два двухъядерных процессора — ARM Cortex-M33 и RISC-V Hazard3, программа выбирает, на каких ядрах работать. Тактовая частота — до 150 МГц.
Wi-Fi и Bluetooth
Радиомодуль спрятан под металлическим экраном. Он позволяет подключать плату к домашней сети по Wi-Fi и связываться с телефоном по Bluetooth.
Разъёмы и органы управления
- Два ряда по 20 выводов с уже припаянными штыревыми разъёмами шагом 2,54 мм.
- Разъём micro USB — для прошивки и питания платы.
- Кнопка BOOTSEL — если подключить плату к компьютеру с зажатой кнопкой, она появится как флешка, и прошивку в формате UF2 достаточно просто скопировать на неё.
- Светодиод LED и отладочные выводы SWDIO, GND и SWCLK для программатора.
Распиновка

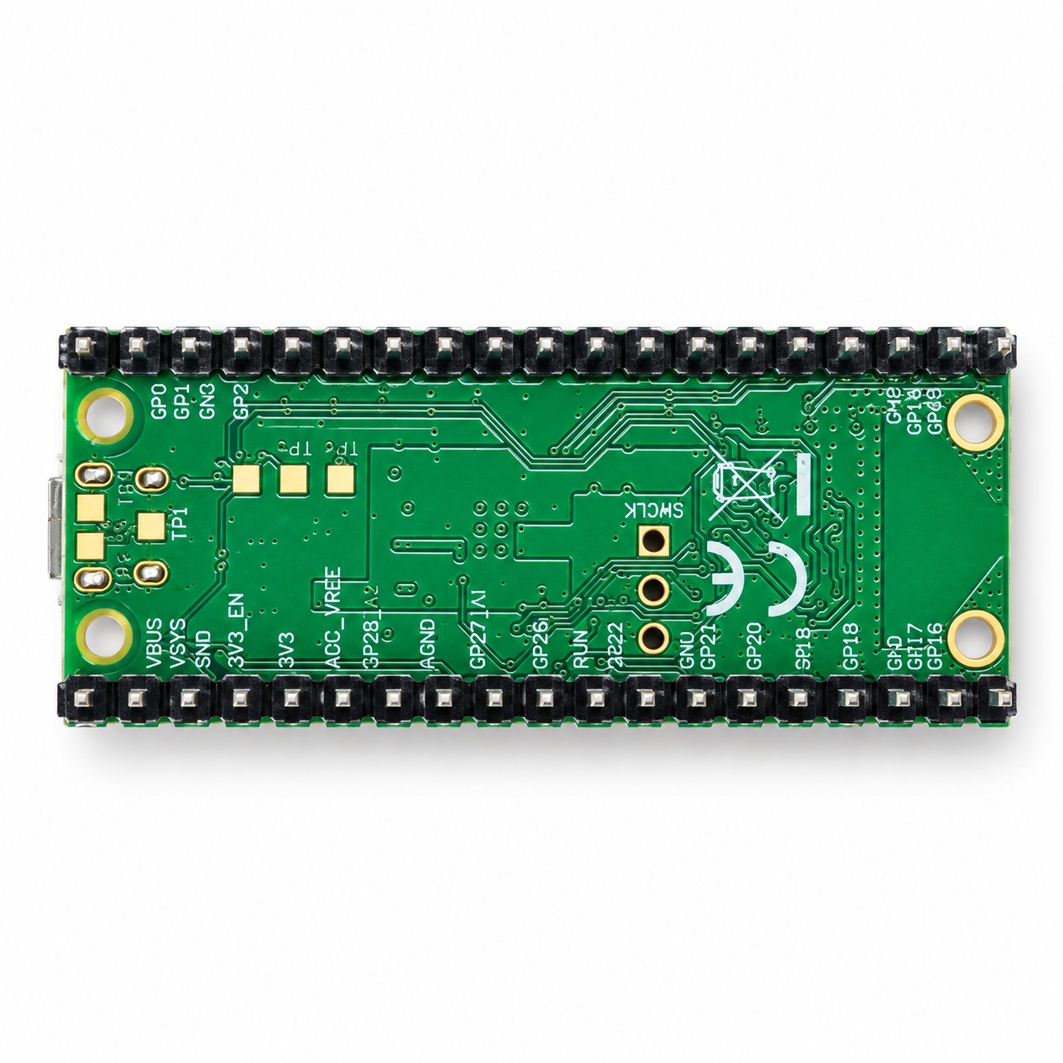

Подписи выводов на обороте платы совпадают с Raspberry Pi Pico 2 W: питание VBUS, VSYS, 3V3 и 3V3_EN, вход RUN, опорное напряжение ADC_VREF и аналоговая земля AGND, выводы общего назначения GP0…GP22 и три аналоговых входа GP26_A0, GP27_A1 и GP28_A2. Поэтому для подключения подходят схемы и примеры, написанные для Pico 2 W.
Выводы платы работают с логическим уровнем 3,3 В. Подавать на них 5 В нельзя — плата может выйти из строя.
Возможные дополнения
- Кабель USB – micro USB — для прошивки и питания платы от компьютера.
- Trema Raspberry Pi Pico IO Shield — для удобного подключения Trema-модулей.
Комплектация
- 1× Контроллер Pico 2 W на RP2350, Wi-Fi / Bluetooth (С ногами, совместимая плата)
Характеристики
- Микроконтроллер: RP2350 (2× ARM Cortex-M33 и 2× RISC-V Hazard3, до 150 МГц)
- Беспроводная связь: Wi-Fi 2,4 ГГц, Bluetooth
- Выводы: 2 ряда по 20, штыревые разъёмы припаяны
- Отладочные выводы: SWDIO, GND, SWCLK
- Разъём USB: micro USB
- Логический уровень: 3,3 В
- Совместимость: форма и распиновка Raspberry Pi Pico 2 W
- Происхождение: совместимая плата, не производства Raspberry Pi
