Общие сведения

Arduino Mega 2560 REV3 — является последней версией всей линейки Arduino Mega, представляющая серьезное решение, для серьезного проекта, требующего большого количества портов.

Характеристики

• Микроконтроллер: ATmega2560
• Разрядность: 8 бит
• Напряжение питания: 5 В
• Входное напряжение (рекомендуемое): 7-12 В
• Входное напряжение (предельное): 6-20 В
• Цифровые выводы I/0: 54 линии (15 из них - ШИМ)
• Аналоговые входы: 16 (АЦП)
• Максимальный ток на выводе I/0: 20 мА (для каждого вывода)
• Максимальный ток на выводе 3,3V: 50 мА
• Flash-память: 256 Кб (из них 8 Кб используются под загрузчик)
• SRAM-память: 8 Кб
• EEPROM-память: 4 Кб
• Тактовая частота: 16 МГц
• Длина: 101,52 мм
• Ширина: 53,3 мм
• Вес: 37 г.

Подключение

Для подключения датчиков и модулей к Arduino Mega 2560 REV3 удобно использовать Trema shield.

Для подключения к компьютеру понадобится кабель USB.

Питание

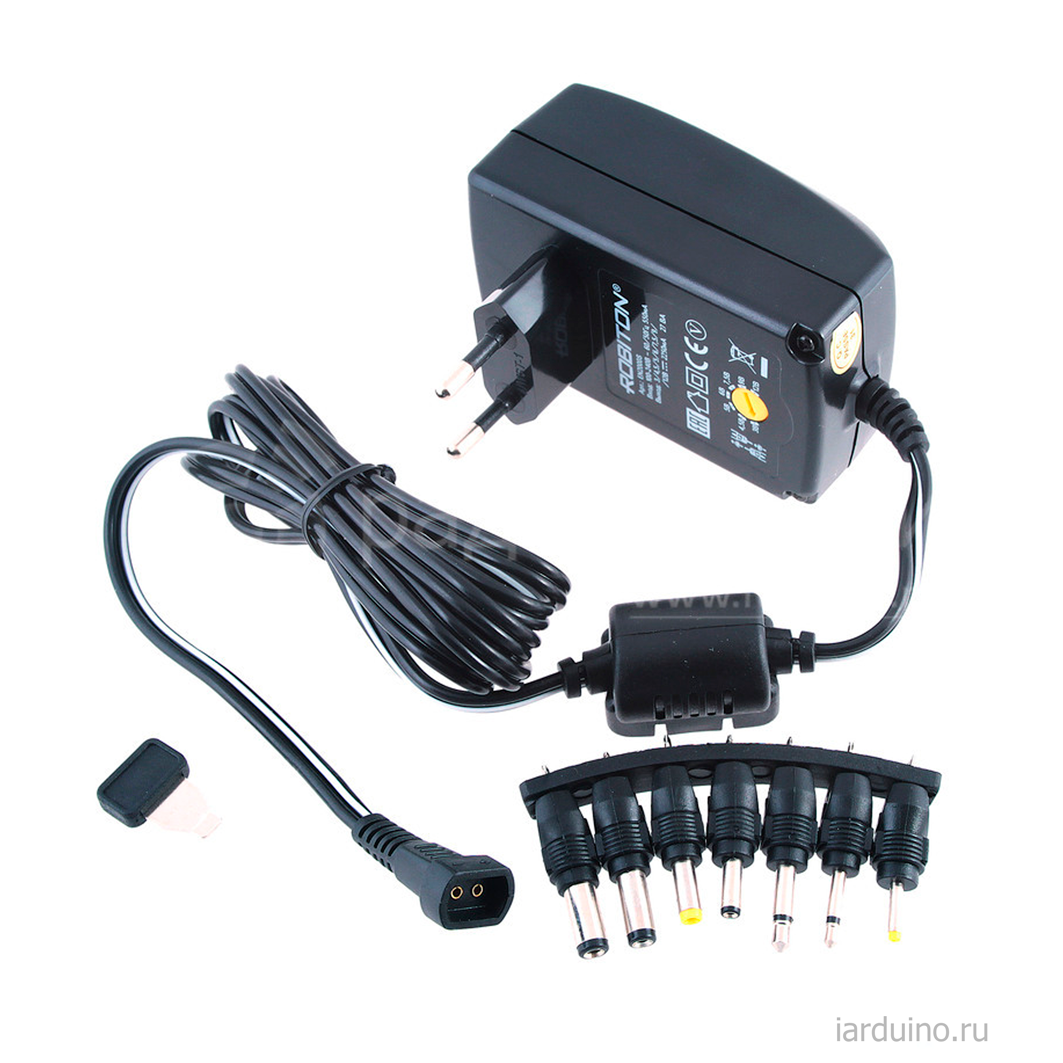

Arduino Mega 2560 REV3 может быть запитан от USB, через кабель USB, либо от внешнего источника питания:AC/DC адаптера на 9В, AC/DC адаптера на 12В, штекер которого (Ø 2,1 мм, центральный вывод - положительный) необходимо подключить к силовому разъему питания. Если внешним источником питания служит аккумуляторная батарея, то её нужно подключить к выводам Vin и GND. Тип источника питания выбирается автоматически.

Подробнее о плате

Arduino Mega 2560 REV3 построена на базе микроконтроллера ATmaga2560. Серия плат Arduino Mega является расширенной версией линейки Arduino Uno и совместима с большинством модулей разработанных для неё. Увеличение габаритов платы, по сравнению с Arduino Uno и использование микроконтроллера ATmaga2560 позволило разместить большее число выводов, в разы увеличило все области памяти, улучшило внутреннюю архитектуру. Благодаря использованию чипа Atmega16U2, в качестве контроллера USB, можно превращать Arduino в любое другое USB-устройство: клавиатуру, мышь, джойстик или даже внешний диск. На плате интегрирован разъем ICSP, для подключения внешних программаторов.

Для Arduino Mega 2560 REV3 можно приобрести акриловый корпус.

Программное обеспечение

Скачать (загрузить) программу Arduino IDE для создания, редактирования и загрузки скетчей в Arduino или Genuino, Вы можете с официального сайта.

С подробной инструкцией по загрузке, установке и настройке программы Arduino IDE можно ознакомиться в разделе Wiki - Установка/настройка программной оболочки Arduino IDE для Windows.

Комплектация

• 1х Плата Arduino Mega;

Ссылки

• DataSheet;
• Официальная страница;
• Wiki - Установка/настройка программной оболочки Arduino IDE для Windows;
