Корпус алюминиевый без вентиляторов для Raspberry Pi 4 (Armor Case)

Корпус алюминиевый без вентиляторов (Armor Case) — защитный корпус и большой радиатор одновременно, сделанный под микрокомпьютер Raspberry Pi 4 Model B. Обе половинки фрезерованы из алюминиевого сплава на станке с ЧПУ, верхняя целиком покрыта рёбрами и прижимается термопрокладками к процессору и другим горячим микросхемам. Вентиляторов нет совсем — охлаждение полностью бесшумное.

Зачем он нужен

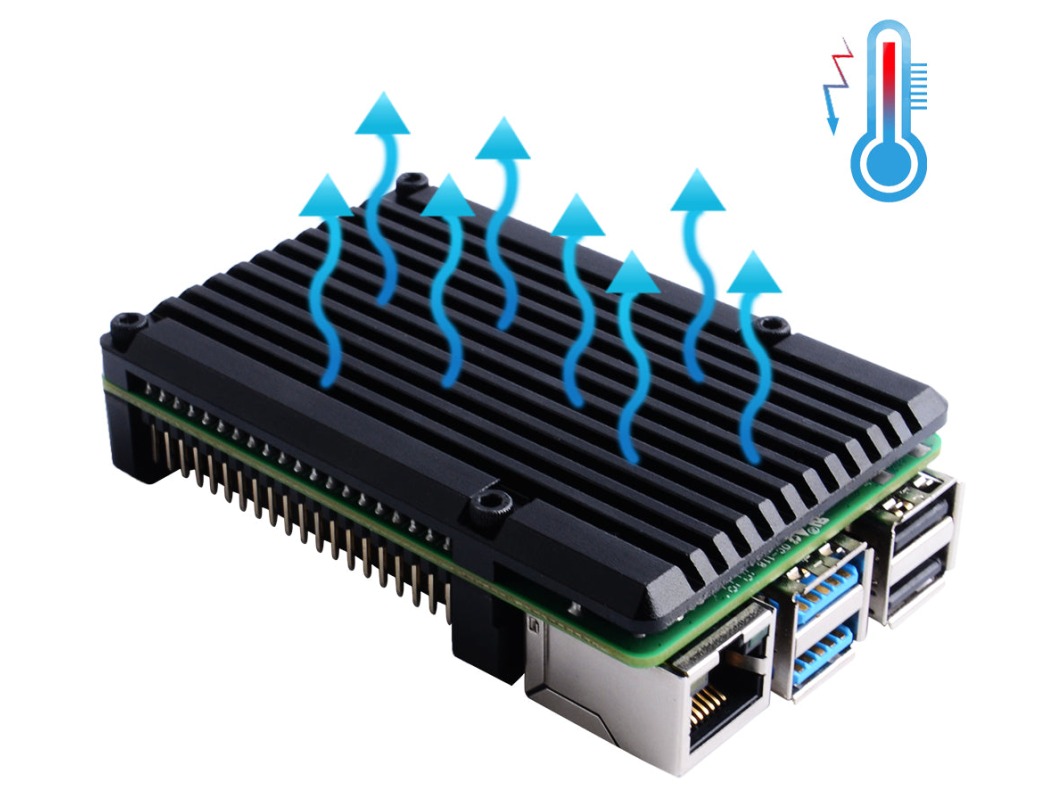

Raspberry Pi 4 под нагрузкой греется так, что процессор упирается в предел и система принудительно снижает частоту — компьютер начинает «тормозить» на ровном месте. Корпус-радиатор забирает тепло на себя всей своей массой и отводит его рёбрами, поэтому «малинка» держит частоту в обычной работе и при недолгих нагрузках.

Тихо и без обслуживания

• нет вентилятора — нет шума, а он слышен даже в тихой комнате;
• нет движущихся частей — нечему изнашиваться и заклинивать;
• нет продува — внутрь не затягивается пыль, корпус можно ставить в шкаф, за телевизор или в щиток;
• контакты GPIO остаются свободными: питание вентилятора с них не снимается.

Если «малинка» месяцами работает под полной нагрузкой, берите такой же корпус с двумя вентиляторами — там охлаждение с запасом.

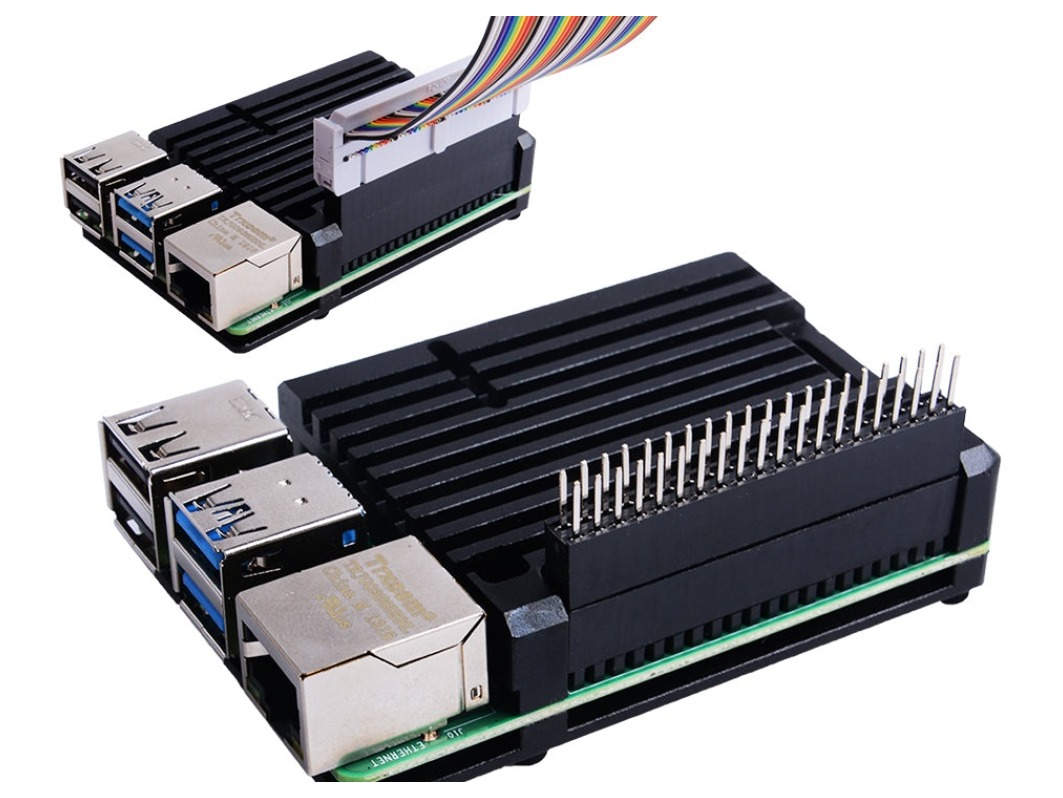

Гребёнка GPIO остаётся рабочей

Вырез в корпусе оставляет всю 40-контактную гребёнку открытой, а в комплекте идут две гнездовые гребёнки 2×20: наденьте их одну на другую — и контакты поднимутся над корпусом на 15 мм. После этого сверху свободно встаёт шлейф GPIO или плата расширения, которой раньше мешала толстая крышка.

Что остаётся доступным

Корпус не закрывает ничего нужного: снаружи остаются USB Type-C для питания, 2× micro-HDMI, аудиовыход 3,5 мм, 2× USB 2.0, 2× USB 3.0, Ethernet и слот карты microSD. Сделаны вырезы под разъёмы камеры (CSI) и дисплея (DSI).

Сборка

Снимите с термопрокладок защитную плёнку и наклейте их на процессор и соседние микросхемы, уложите плату в нижнюю часть корпуса и накройте верхней частью с рёбрами. Стяните половинки четырьмя винтами — шестигранный ключ идёт в комплекте.

Важно: корпус металлический и проводит ток — собирайте его только на выключенной, отсоединённой от питания плате. И помните, что в работе корпус ощутимо нагревается: он и есть радиатор, так и задумано.

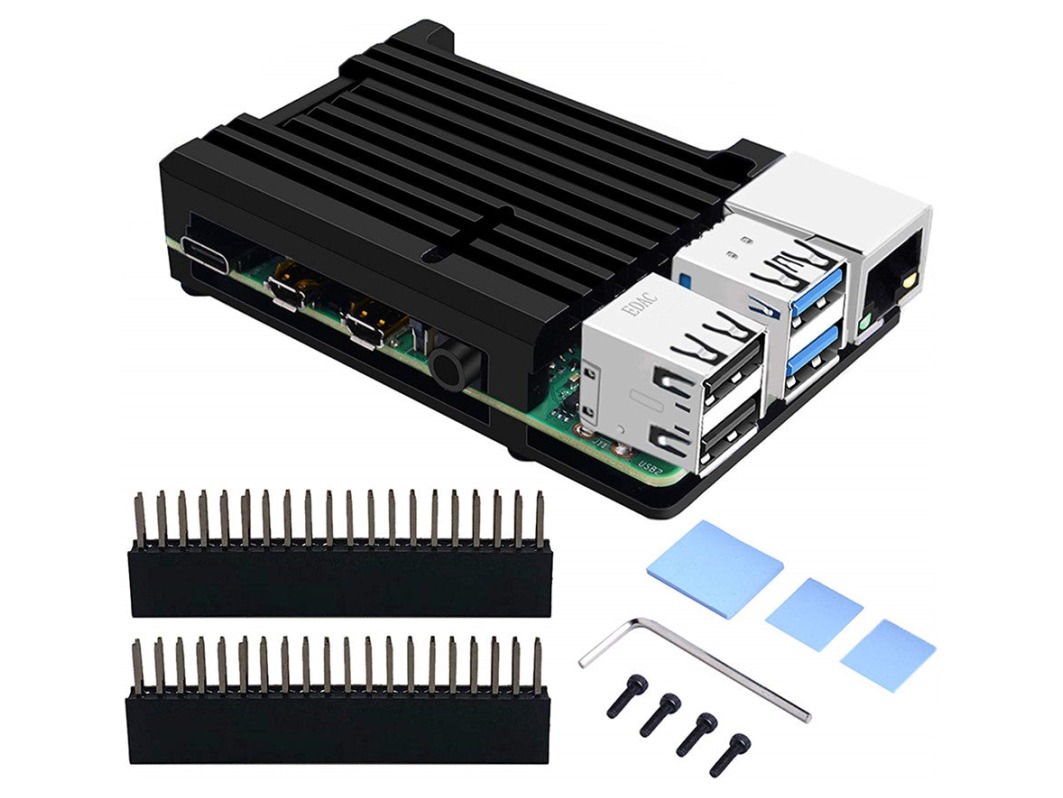

Комплектация

• 1× корпус из двух алюминиевых частей;
• 4× винт корпуса;
• 1× шестигранный ключ;
• 2× гнездовая гребёнка 2×20 (удлинитель GPIO);
• 1× набор термопрокладок.

Сам микрокомпьютер Raspberry Pi 4 в комплект не входит — на фотографиях он показан для наглядности.

Характеристики

• Совместимость: Raspberry Pi 4 Model B (1, 2, 4 и 8 ГБ)
• Материал: алюминиевый сплав, фрезеровка ЧПУ, чёрное анодирование
• Цвет: чёрный матовый
• Охлаждение: пассивное, рёбрами корпуса; вентиляторов нет
• Доступ к гребёнке GPIO: открыта, в комплекте две гребёнки-удлинителя 2×20
• Вырезы: microSD, CSI, DSI
• Размеры: 85 × 56 × 21 мм
• Вес корпуса в сборе: около 160 г
