Описание: Датчик тока 5А.

Общие сведения

Датчик тока (5А) — позволит измерять и контролировать протекающий в цепи ток.

Датчик может использоваться в схемах защиты от перегрузки по току, в зарядных устройствах, в источниках тока и пр.

Характеристики

  • Питание: 5В;
  • Время отклика: 5 µs;
  • Ширина полосы пропускания: 80 кГц;
  • Суммарная погрешность: 1.5% при 25°C;
  • Внутреннее сопротивление шунта: 1.2 мОм;
  • Напряжение изоляции: 2.1 кВRMS между выводами 1-4 и 5-8;
  • Чувствительность: от66 до 185 мВ/A;

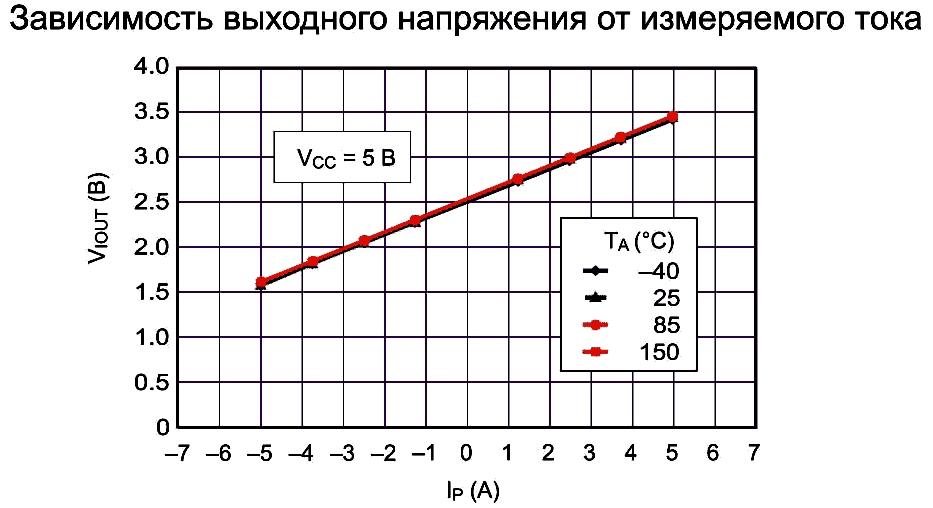

  • Выходное напряжение пропорционально проходящему току;
  • Низкий уровень шумов на выходе;
  • Настройка: фабричная;
  • Стабильность: высокая;
  • Магнитный гистерезис: минимальный;
  • Гальваническая развязка между нагрузкой и датчиком измерений;

Подключение

Для удобства подключения к Arduino воспользуйтесь Trema ShieldTrema Power ShieldMotor Shield и т.д.

  • VCC — 5V;
  • OUT — любой аналоговый вход Arduino;
  • GND — GND;

Подробнее о датчике

Датчик выполнен на базе микросхемы ACS712ELC, которая в своем составе содержит линейный датчик Холла и медный проводник. Электрический ток, протекая через проводник, создает магнитное поле, которое фиксируется датчиком Холла и преобразуется в напряжение, пропорциональное значению входного тока.

Комплектация

  • 1х Датчик тока 30А;
